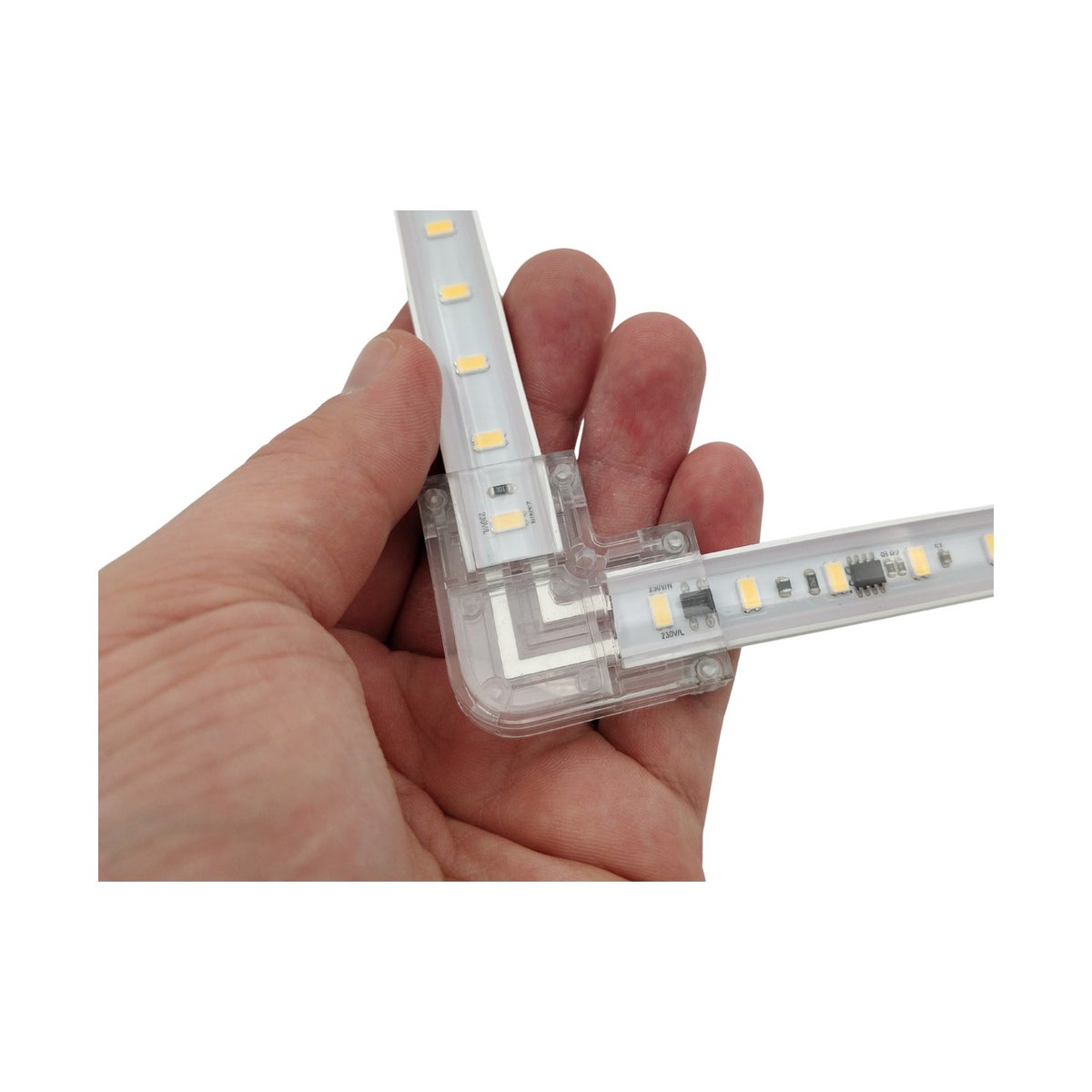

Kätevä kulmaliitin WOIMA led-nauhalle. Tee tällä liittimellä 90 asteen kulma WOIMA led-nauhaan. Liittimestä saa kosteudenpitävän täyttämällä liitin huolellisesti silikonilla, jotta kosteus ei pääse WOIMA led-nauhan sisään.
Asennus:
1. Työnnä WOIMA led-nauhan päät kulmaliittimeen kuvan mukaisesti.
2. Kulmaliittimen "DOWN" -teksti tulee WOIMA led-nauhan pohjan puolelle. Huom EI ledien puolelle.
3. Aseta liitos koteloon painamalla kevyesti, niin että ledit tulevat kotelon umpinaiselle puolelle.
4. Tarkista että WOIMA led-nauhan päät ovat tarpeeksi syvällä liitoksen päissä.
5. Aseta kansi paikoilleen, niin että kannen pieni uloke menee kotelon uraan.
6. Kiristä ruuvit samalla varmistaen, että kansi pysyy kotelon urassa.
7. Kulmaliitos valmis.
Huom. Jos liitoksesta tulee saada kosteuden kestävä, niin tulee kotelo täyttää huolellisesti silikonilla jokapuolelta, niin ettei kosteus pääse WOIMA led-nauhan sisälle.
Silikoniksi käy normaali läpinäkyvä tiiviste silikoni.
