Mikä on Zigbee ja mitä älylamppu tarvitsee toimiakseen?

Älyvalaistus mahdollistaa kodin valojen ohjaamisen puhelimella, langattomalla kytkimellä tai automaattisesti esimerkiksi liiketunnistimen avulla. Kun älylamppuja alkaa vertailla, vastaan tulevat nopeasti termit Zigbee, Hue Bridge ja älykodin keskusyksikkö. Mitä nämä tarkoittavat, ja mitä älylampun käyttöönottoon oikeastaan tarvitaan?

Zigbee on yksi yleisimmistä älyvalaistuksessa käytettävistä langattomista tekniikoista. Sen avulla lamput, valaisimet, kytkimet ja liiketunnistimet voivat kommunikoida keskenään. Tässä oppaassa käymme läpi Zigbeen toimintaperiaatteen, älylampun käyttöönoton sekä sen, miten esimerkiksi Philips Hue -järjestelmä toimii.

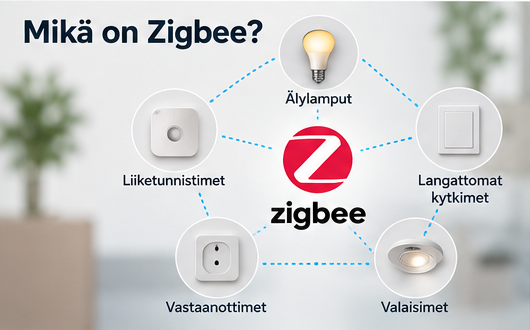

Mikä on Zigbee?

Zigbee on langaton tiedonsiirtotekniikka, jonka avulla älykodin laitteet voivat keskustella keskenään. Sitä käytetään erityisesti valaistuksen ohjauksessa, erilaisissa tunnistimissa ja kodin automaatioissa.

Zigbee on suunniteltu siirtämään pieniä tietomääriä energiatehokkaasti. Esimerkiksi älylampulle lähetettävä komento voi olla yksinkertaisesti käsky sytyttää valo, muuttaa kirkkautta tai vaihtaa värilämpötilaa.

Zigbee-tekniikan keskeisiä ominaisuuksia ovat:

• Langaton ohjaus: Valaisimia voidaan hallita ilman erillisiä ohjausjohtoja.
• Pieni virrankulutus: Tekniikka soveltuu myös paristokäyttöisiin liiketunnistimiin ja kytkimiin.
• Mesh-verkko: Yhteensopivat verkkovirtaan kytketyt Zigbee-laitteet voivat välittää viestejä toisilleen.
• Monipuoliset automaatiot: Valot voidaan ohjelmoida toimimaan esimerkiksi kellonajan, liikkeen tai muiden tunnistimien perusteella.
• Laaja laitevalikoima: Zigbeetä käytetään useiden eri valmistajien älykotituotteissa.

Miten Zigbee eroaa Wi-Fistä?

Wi-Fiä käytetään esimerkiksi puhelimien, tietokoneiden ja televisioiden verkkoyhteyksiin. Zigbee puolestaan on kehitetty pienitehoisten älylaitteiden väliseen tiedonsiirtoon.

Zigbee-laitteet voivat muodostaa niin sanotun mesh-verkon. Käytännössä tämä tarkoittaa, että osa laitteista voi välittää ohjauskomentoja eteenpäin seuraaville Zigbee-laitteille. Näin verkon kuuluvuutta voidaan laajentaa myös kauemmas keskusyksiköstä.

Esimerkiksi kodin eri huoneisiin sijoitetut Zigbee-valaisimet voivat toimia osana samaa verkkoa. Paristokäyttöiset liiketunnistimet puolestaan toimivat yleensä verkon päätelaitteina eivätkä välitä muiden laitteiden viestejä.

Tarvitseeko Zigbee Wi-Fiä? Itse Zigbee-laitteiden välinen kommunikointi ei vaadi Wi-Fi-yhteyttä. Sovelluskäyttöä ja etäohjausta varten järjestelmässä käytetään usein kotiverkkoon liitettyä keskusyksikköä.

Tutustu SuperLEDin Zigbee-valaisimiin ja ohjaustarvikkeisiin.

Mikä on älylamppu?

Älylamppu on LED-lamppu, jossa on sisäänrakennettu langaton ohjaus. Se voidaan asentaa tavallisen lampun tilalle, kun kanta, mitat ja muut käyttövaatimukset ovat yhteensopivia valaisimen kanssa.

Tavallista LED-lamppua ohjataan yleensä seinäkytkimellä tai erillisellä himmentimellä. Älylamppu mahdollistaa mallista riippuen useita lisätoimintoja:

• Valojen sytyttäminen ja sammuttaminen langattomasti
• Kirkkauden säätäminen eli himmennys
• Valkoisen valon värilämpötilan muuttaminen
• Värillisen valaistuksen käyttäminen RGB- tai RGB+CCT-lampuilla
• Ajastukset ja automaattiset valaistustilanteet
• Useiden lamppujen ohjaaminen yhtenä ryhmänä

Esimerkiksi olohuoneen valaistus voidaan ohjelmoida kirkkaaksi päivällä ja himmeäksi illalla. RGB+CCT-älylampulla voidaan säätää myös valon väriä eri tilanteisiin.

Älylamppuja on saatavana useilla lampunkannoilla. Yleisiä vaihtoehtoja ovat E27-kantaiset lamput esimerkiksi pöytä- ja kattovalaisimiin sekä GU10-kantaiset mallit kohdevalaisimiin.

Katso SuperLEDin Zigbee-älylamput.

Mitä Zigbee-älylamppu tarvitsee toimiakseen?

Zigbee-älylampun käyttöönottoon tarvitaan sopiva lamppu ja yhteensopiva ohjaustapa. Tarvittavat laitteet riippuvat siitä, halutaanko valoa ohjata yksinkertaisella langattomalla kytkimellä vai laajemmalla älykotijärjestelmällä.

Kaikki Zigbee-älylamput eivät tarvitse juuri Philips Hue Bridgeä. Käytettävä ohjain voi olla myös jokin muu yhteensopiva Zigbee-keskusyksikkö.

Osassa älylamppuja on lisäksi vaihtoehtoinen ohjaustapa. Esimerkiksi SuperLEDin MIBO GU10 -älylamppu tukee Zigbeen lisäksi MIBO-sarjan 2,4 GHz langattomia säätimiä. Tällöin lamppua voidaan ohjata yhteensopivalla säätimellä ilman erillistä Zigbee-siltaa.

Mikä on Hue Bridge ja mihin sitä tarvitaan?

Hue Bridge on Philips Hue -älyvalaistusjärjestelmän keskusyksikkö, joka yhdistää valaisimet, älylamput ja lisätarvikkeet samaan kokonaisuuteen.

Hue Bridge kommunikoi yhteensopivien valaisimien kanssa Zigbee-verkon kautta. Keskusyksikkö puolestaan yhdistetään kodin lähiverkkoon, jolloin valaistuksen hallinta onnistuu Hue-sovelluksella.

Tavallinen Hue Bridge liitetään reitittimeen verkkokaapelilla. Uudempi Hue Bridge Pro voidaan liittää kotiverkkoon myös Wi-Fillä.

Hue Bridgen avulla voidaan esimerkiksi:

• Ohjata useita valaisimia samalla sovelluksella
• Jakaa valaisimet huoneisiin ja ryhmiin
• Luoda erilaisia valaistustilanteita
• Ajastaa valojen syttyminen ja sammuminen
• Ohjata valaistusta yhteensopivilla liiketunnistimilla ja kytkimillä
• Käyttää valaistuksen etäohjausta internetyhteyden kautta

Miten Hue Bridge toimii käytännössä?

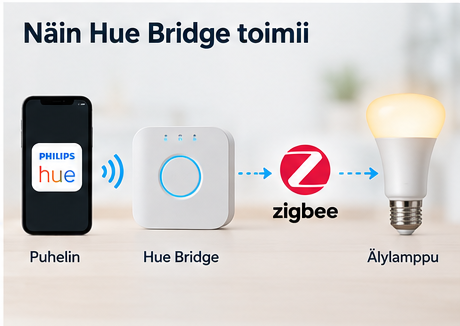

Kun käyttäjä vaihtaa valaistuksen kirkkautta Hue-sovelluksesta, komento välittyy kotiverkon kautta Hue Bridgelle. Bridge lähettää ohjauskomennon Zigbee-yhteydellä oikealle valaisimelle.

Yksinkertaistettuna toimintaketju näyttää tältä:

Puhelin → Kotiverkko → Hue Bridge → Zigbee-yhteys → Älylamppu

Hue Bridge mahdollistaa myös järjestelmän paikallisen toiminnan. Esimerkiksi monet ennalta määritellyt valaistusautomaatiot voivat toimia kotiverkon internetyhteyden ollessa poikki, kun keskusyksikkö ja laitteet saavat sähköä.

Tarvitseeko älylamppu aina Hue Bridgen?

Ei tarvitse. Sopiva ohjaustapa riippuu älylampun käyttämästä tekniikasta ja siitä, mitä toimintoja halutaan käyttää.

Zigbee-lamppua voidaan ohjata esimerkiksi yhteensopivalla Zigbee-keskusyksiköllä tai joissakin tapauksissa suoraan paritetulla langattomalla kytkimellä.

On hyvä huomioida, että kaikki Zigbee-laitteet eivät ole automaattisesti yhteensopivia kaikkien Zigbee-keskusyksiköiden kanssa. Myös käytettävissä olevat ominaisuudet voivat vaihdella eri valmistajien välillä.

Jos käytössä on jo Philips Hue -järjestelmä, kannattaa valita nimenomaan Hue-yhteensopivaksi ilmoitettuja lamppuja ja ohjaimia.

Philips Hue liiketunnistin osana älyvalaistusta

Yksi Zigbee-valaistuksen hyödyllisimmistä ominaisuuksista on mahdollisuus automatisoida valoja liiketunnistimen avulla.

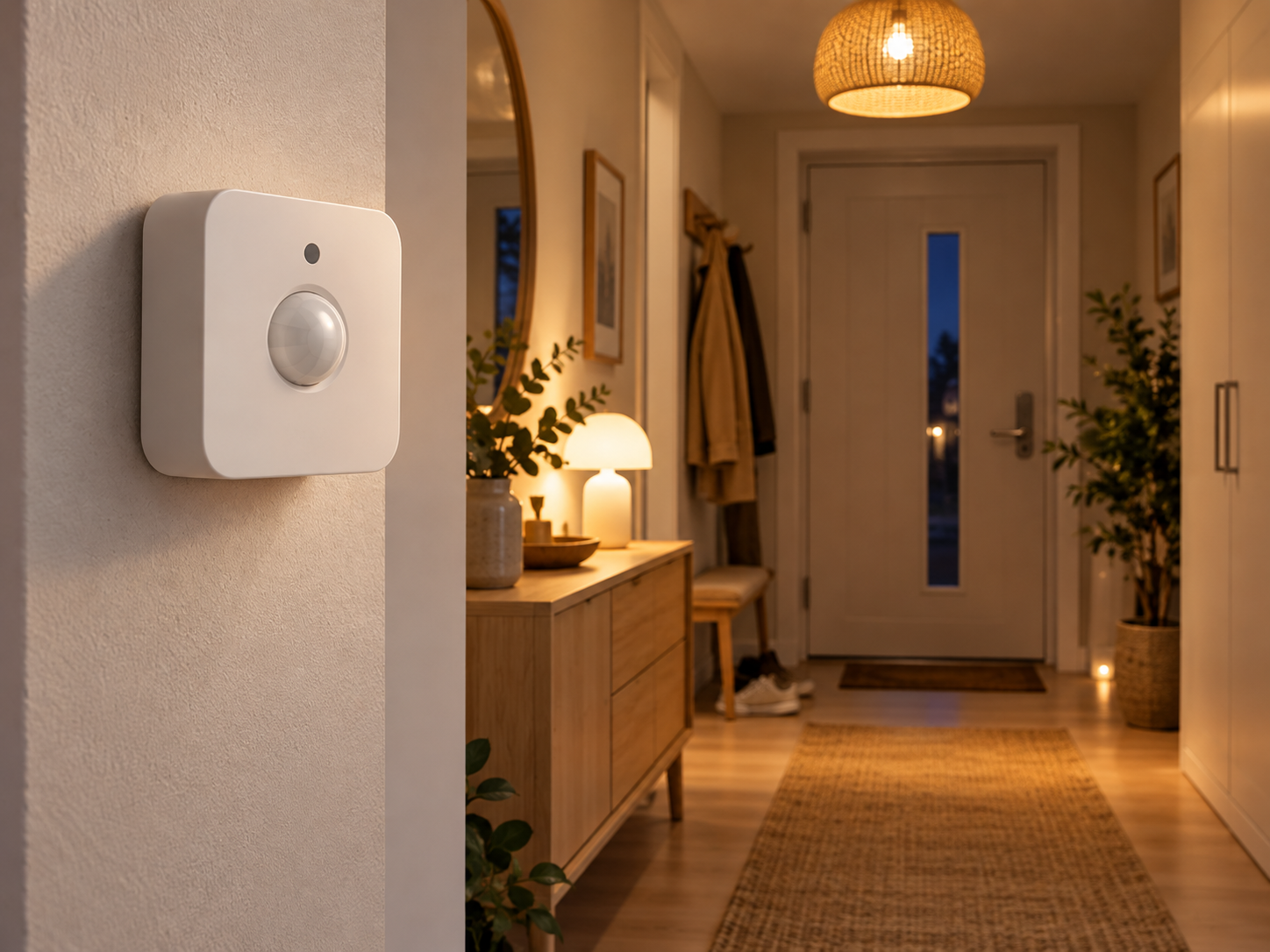

Philips Hue liiketunnistin tunnistaa liikkeen ja välittää tiedon valaistusjärjestelmälle. Hue Bridgen avulla voidaan määrittää, mitkä valot syttyvät liikkeestä ja kuinka kauan ne pysyvät päällä.

Esimerkiksi eteisessä liiketunnistin voidaan ohjelmoida sytyttämään valot heti, kun tilaan saavutaan. Kun liikettä ei enää havaita, valaistus sammuu asetetun viiveen jälkeen.

Hue-liiketunnistimen asetuksissa voidaan määrittää esimerkiksi:

• Mitkä valaisimet reagoivat liikkeeseen
• Kuinka kirkkaana valot syttyvät
• Kuinka pitkään valot pysyvät päällä
• Millainen valaistus on käytössä päiväsaikaan ja yöllä
• Missä ympäristön valoisuudessa liiketunnistin aktivoi valaistuksen

Näin sama liiketunnistin voi sytyttää päiväsaikaan kirkkaan yleisvalon ja yöllä himmeämmän valaistuksen.

Tarvitseeko Philips Hue liiketunnistin Hue Bridgen?

Philips Hue -järjestelmässä liiketunnistimen käyttöönotto ja automaatioiden määrittäminen edellyttävät yhteensopivaa Hue Bridge -keskusyksikköä.

Kun liiketunnistin on yhdistetty järjestelmään, sen avulla voidaan ohjata useita samaan Hue-järjestelmään liitettyjä valaisimia. Liiketunnistimen ei siis tarvitse olla suoraan yhteydessä yksittäiseen lamppuun.

Voiko tavallisen valaisimen tehdä Zigbee-ohjattavaksi?

Älyvalaistusta varten ei aina tarvitse vaihtaa olemassa olevia valaisimia uusiin. Tavallisen LED-valaisimen ohjaus voidaan toteuttaa myös erillisellä Zigbee-vastaanottimella tai himmentimellä, kun tuotteet sopivat teknisesti yhteen.

Esimerkiksi SuperLEDin SÄVY Zigbee langaton vastaanotin ON/OFF mahdollistaa yhteensopivan tavallisen 230 V valaisimen sytyttämisen ja sammuttamisen Zigbee-ohjauksella.

Kun vastaanotin yhdistetään Hue Bridgeen, valaisinta voidaan ohjata osana Hue-järjestelmää.

Tässä ratkaisussa ohjaus kulkee seuraavasti:

Hue-sovellus tai liiketunnistin → Hue Bridge → SÄVY Zigbee -vastaanotin → Tavallinen valaisin

On tärkeää erottaa toisistaan Zigbee-vastaanotin ja Zigbee-himmennin. ON/OFF-vastaanottimella voidaan sytyttää ja sammuttaa valaisin. Jos valaistuksen kirkkautta halutaan säätää, tarvitaan valaisimen kanssa yhteensopiva himmennysratkaisu.

Tutustu myös SuperLEDin Zigbee-ohjaimiin ja himmentimiin.

Kiinteään sähköasennukseen tarkoitettujen vastaanottimien ja himmentimien asennus kuuluu sähköalan ammattilaiselle.

Älylamppu ja tavallinen seinäkytkin

Älylampun kanssa kannattaa huomioida yksi käytännön asia: lampun täytyy yleensä saada sähköä jatkuvasti, jotta sen langaton ohjaus toimii.

Jos tavallisesta seinäkytkimestä katkaistaan virta, älylampun Zigbee-yhteys katkeaa. Tällöin lamppua ei voida sytyttää puhelimella tai liiketunnistimella ennen kuin virta palautetaan.

Siksi älylamppujen kanssa käytetään usein langattomia kytkimiä, jotka lähettävät ohjauskomennon katkaisematta lampun sähkönsyöttöä.

Myös himmennystapa on huomioitava. Zigbee-älylampun kirkkautta säädetään sen omalla ohjausjärjestelmällä, eikä tavallinen 230 V seinähimmennin yleensä sovellu älylampun himmentämiseen.

Käytännön esimerkki: älyvalaistus eteiseen

Eteinen on hyvä esimerkki tilasta, jossa Zigbee-valaistuksesta on hyötyä. Valot voivat syttyä automaattisesti ulko-oven avauduttua ja sammua hetken kuluttua tilan jäätyä tyhjäksi.

Toteutukseen on kaksi vaihtoehtoa.

Vaihtoehto 1: Zigbee-älylamppu ja liiketunnistin

Tarvittavat laitteet:

1. Valaisimeen sopiva Zigbee-älylamppu
2. Hue Bridge -keskusyksikkö
3. Philips Hue liiketunnistin

Älylamppu asennetaan olemassa olevaan valaisimeen ja yhdistetään Hue Bridgeen. Liiketunnistin lisätään samaan järjestelmään ja sen toiminta määritetään sovelluksessa.

Ratkaisu sopii erityisesti tiloihin, joissa käytetään vaihdettavia E27- tai GU10-lamppuja.

Vaihtoehto 2: Tavallinen valaisin ja Zigbee-vastaanotin

Tarvittavat laitteet:

1. Olemassa oleva yhteensopiva valaisin
2. SÄVY Zigbee -vastaanotin
3. Hue Bridge -keskusyksikkö
4. Philips Hue liiketunnistin

Tässä ratkaisussa valaisinta ei tarvitse vaihtaa älylamppuun. Zigbee-vastaanotin hoitaa valaisimen ohjauksen liiketunnistimen tai sovelluksen lähettämien komentojen perusteella.

Molemmissa vaihtoehdoissa eteisen valaistus voidaan automatisoida. Sopivan ratkaisun valintaan vaikuttavat valaisimen rakenne, halutut ohjaustoiminnot ja nykyiset sähköasennukset.

Zigbee-sanasto lyhyesti

Älyvalaistuksen yhteydessä käytetään useita termejä, jotka voivat kuulostaa samankaltaisilta. Tässä tärkeimmät käsitteet tiivistettynä.

Usein kysytyt kysymykset Zigbeestä ja älylampuista

Tarvitseeko Zigbee internetyhteyden?

Zigbee-laitteiden välinen kommunikointi ei itsessään edellytä internetyhteyttä. Järjestelmästä riippuen esimerkiksi paikalliset valaistusautomaatiot voivat toimia ilman internetiä. Etäohjaus ja osa palveluista tarvitsevat verkkoyhteyden.

Tarvitseeko älylamppu Hue Bridgen?

Ei aina. Zigbee-älylamppua voidaan ohjata myös muulla yhteensopivalla Zigbee-keskusyksiköllä tai tuotteen tukemalla langattomalla säätimellä. Hue Bridge on yksi yleisimmistä vaihtoehdoista.

Voiko Philips Hue liiketunnistinta käyttää ilman Hue Bridgeä?

Philips Hue -järjestelmässä liiketunnistimen ohjaukseen tarvitaan Hue Bridge tai Hue Bridge Pro. Mahdollinen käyttö muissa Zigbee-järjestelmissä riippuu niiden yhteensopivuudesta.

Toimivatko eri valmistajien Zigbee-laitteet keskenään?

Monet Zigbee-laitteet ovat yhteensopivia eri valmistajien järjestelmien kanssa. Yhteensopivuus ja tuetut toiminnot tulee silti tarkistaa tuotekohtaisesti.

Voiko tavallisen valaisimen liittää Philips Hue -järjestelmään?

Kyllä, jos valaisimelle löytyy sopiva Hue-yhteensopiva Zigbee-vastaanotin tai himmennin. Esimerkiksi SÄVY Zigbee -vastaanottimella voidaan toteuttaa tavallisen valaisimen langaton ON/OFF-ohjaus.

Voiko Zigbee-älylamppua käyttää tavallisesta valokatkaisijasta?

Tavallinen valokatkaisija voi katkaista ja palauttaa älylampun sähkönsyötön. Kun virta katkeaa, myös lampun langaton ohjaus lakkaa toimimasta. Älyominaisuuksien hyödyntämiseen sopii paremmin yhteensopiva langaton ohjaus.

Yhteenveto: näin pääset alkuun Zigbee-älyvalaistuksessa

Zigbee mahdollistaa valaistuksen langattoman ohjaamisen ja automatisoinnin ilman erillisiä ohjausjohtoja. Älyvalaistuksen voi aloittaa vaihtamalla tavallisen lampun Zigbee-älylamppuun ja valitsemalla sille sopivan ohjaustavan.

Hue Bridge soveltuu keskusyksiköksi erityisesti silloin, kun halutaan ohjata useita valaisimia, käyttää liiketunnistimia tai luoda erilaisia valaistusautomaatioita. Järjestelmää voidaan laajentaa myöhemmin tarpeen mukaan.

Myös tavallisia valaisimia voidaan liittää Zigbee-ohjaukseen yhteensopivilla vastaanottimilla ja himmentimillä.

Tutustu SuperLEDin Zigbee-tuotteisiin ja rakenna omaan kotiisi sopiva älyvalaistus.
