Adapteri DC naaras

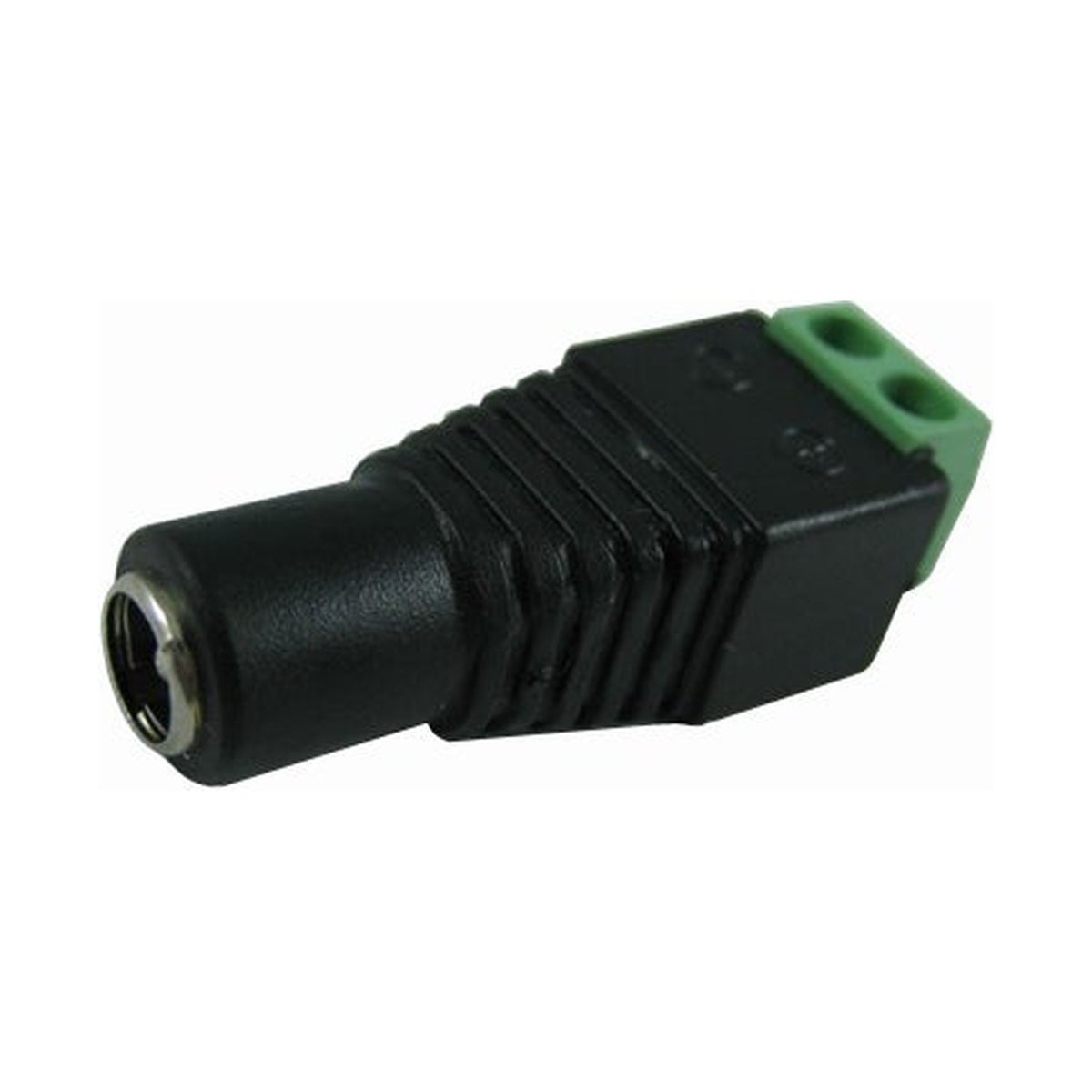

Adapteri DC naaras on 5,5×2,1mm DC-pikaliitin, jolla kytketään LED-nauhan tai muun DC-laitteen johdinpäät naaras-DC-pistokkeeseen nopeasti ilman juottamista tai erikoisliittimiä.

Tyyppi DC naaras (female), liitinkoko 5,5mm×2,1mm, mitat 38×14×12mm. Materiaalit metalli ja muovi. Johdot kiinnitetään ruuviterminaaleihin sisältä; ei vaadi erikoistyökaluja. Sopii kaikkiin DC-uros-adaptereihin, muuntajiin ja laitteisiin, joissa on uros-DC-liitin. Hyväksynnät CE ja RoHS.

Käytetään yhdessä DC-uros-adapterin (tuotekoodi 59105) kanssa liitoskohtien rakentamiseen. Sopii kaikkiin 5,5×2,1mm DC-urosliittimellä varustettuihin laitteisiin. Johtopäät kuoritaan noin 7–10mm ennen kytkentää ja kierretään ruuviin. Ei vaadi juottamista.

DC-naarasyhdistinliittimet ovat keskeinen osa LED-nauha- ja piensähköjärjestelmiä. Naaras-DC-liitin (female) on syvälle porattu sylinteriliitin, johon uros-DC-liitin (male) työntyy muodostaen luotettavan sähköliitoksen. Standardi liitinkoko on 5,5mm ulkohalkaisija ja 2,1mm sisähalkaisija, joka on käytössä suurimmassa osassa LED-nauhojen muuntajia, ohjaimia ja himmennysyksiköitä Euroopassa. Johtokytketty naarasliitin mahdollistaa irrotettavan liitoksen minkä tahansa DC-urosliitin-laitteen kanssa, jolloin komponentteja on helppo irrottaa ja vaihtaa.

Tämä adapteri on DC-naaras (female). Siinä on kaksi ruuviterminaalia, joihin kiinnitetään johdon positiivinen ja negatiivinen johdin. Kuori johto noin 7–10mm, aseta paljaat johtimet terminaaliin ja kiristä ruuvi. Polariteetti on oleellinen: tarkista aina laitteen merkinnöistä, kumpaan terminaliin (+) ja (–) kytketään. Väärä polariteetti voi estää laitteen toiminnan; useimmissa LED-muuntajissa ulkojohdinsylinteri on negatiivinen (–) ja sisänastainen positiivinen (+), mutta tarkista aina laitekohtaisesti.

Liitinkoko 5,5×2,1mm on yleisin standardi kotimaisissa LED-nauhajärjestelmissä. Markkinoilla on myös 5,5×2,5mm-liitin, joka on vain 0,4mm leveämpi sisähalkaisijaltaan. Nämä kaksi eivät sovi toisiinsa kunnolla: 2,5mm-uros voi tilapäisesti sopia 2,1mm-naaraaseen löysästi mutta ei tee luotettavaa liitosta. Jos epäilet liitinkokoa, mittaa se tarvittaessa tai tarkista laitteen teknisistä tiedoista ennen tilaamista.

Adapteri DC naaras soveltuu erityisesti tilanteisiin, joissa LED-nauhan johdinpäät tai lyhyen jatkojohdon pää täytyy kytkeä DC-urosliitin-muuntajaan tai ohjaimeen. Irrotettava naarasliitin helpottaa asennuksen purkamista ja komponenttien vaihtamista myöhemmin; ruuviterminaalit kestävät toistuvaa käyttöä. Mitat 38×14×12mm, materiaali metalli ja ABS-muovi. Soveltuu myös akkupakkausten, suoravirtalähteiden ja muun DC-elektroniikan kytkentään, kun liitinkoko on 5,5×2,1mm.

Käyttökohteet ja yhteensopivuus

DC-naarasadapteri on vastakappale DC-urosadapterille. Kun LED-valaistusasennuksessa tarvitaan jatkojohtoa tai haaroitusta, uros- ja naarasadapteriparia käytetään liitospisteenä: uros menee muuntajan tai ohjausyksikön lähtöön, naaras vastaanottaa kaapelin toisesta päästä. Näin saadaan helposti irrotettava liitospiste, josta asennus voidaan avata ja sulkea ilman juotostöitä tai ruuviliittimiä. Sopii erityisesti tilanteisiin, joissa muuntaja on kaapin sisällä ja LED-nauha ulkopuolella, tai kun asennusta täytyy voida siirtää.

DC-naarasadapteri sopii kaikkiin laitteisiin, joissa on 5,5×2,1mm uros-DC-liitin: LED-nauhojen johdinpäät, jatkojohdot, haaroitusyksiköt ja muu DC-elektroniikka. Käytettäessä yhdessä DC-uros-adapterin (tuotekoodi 59105) kanssa voidaan rakentaa jatkettavat tai haaroitettavat johtolinjat nopeasti ilman juottamista. Hyväksynnät CE ja RoHS.
