Adapteri DC uros

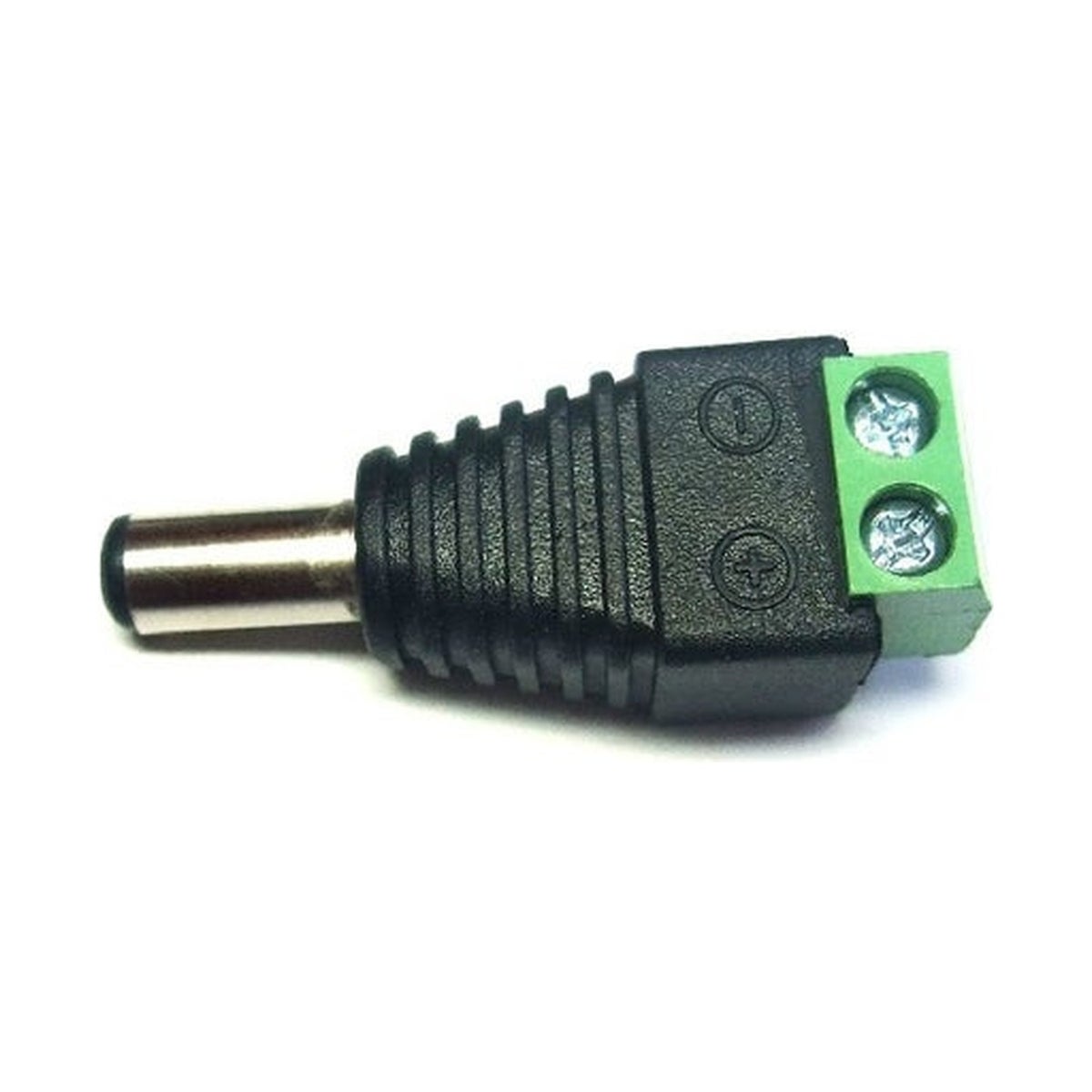

Adapteri DC uros on 5,5×2,1mm DC-liitin, jolla kytketään LED-nauhan tai muun DC-laitteen virtajohto suoraan naaras-DC-pistokkeeseen ilman juottamista tai puristusliittimiä.

Tyyppi DC uros (male), liitinkoko 5,5mm×2,1mm, mitat 38×14×12mm. Materiaalit metalli ja muovi. Johdot kiinnitetään ruuviterminaaleihin sisältä; ei vaadi erikoistyökaluja. Sopii LED-nauhojen muuntajiin, himmennysyksiköihin ja muihin laitteisiin, joissa on naaras-DC-liitin. Hyväksynnät CE ja RoHS.

Käytetään yhdessä DC-naaras-adapterin (tuotekoodi 59106) kanssa liitoskohtien rakentamiseen. Sopii kaikkiin 5,5×2,1mm DC-liittimellä varustettuihin laitteisiin. Johtopäät kuoritaan noin 7–10mm ja kierretään ruuviin. Ei vaadi juottamista tai erikoisliitintä.

DC-liittimet ovat DC-virtalähteissä ja LED-nauhajärjestelmissä yleisin kytkentätapa. Perinteinen DC-liitin on sylinterimäinen: ulkohalkaisija on 5,5mm ja sisähalkaisija 2,1mm (tai harvemmin 2,5mm). Standardi 5,5×2,1mm DC-liitin on käytössä suurimmassa osassa LED-nauhojen muuntajia, himmennysyksiköitä, kontrollereita ja pieniä elektroniikkalaitteita. Johdotuksen rakentamisessa tarvitaan kaksi liitintä: uros (male) ja naaras (female). Urosliittimellä on ulospäin työntyviä metallitappeja, naarasliittimessä vastaava aukko. Kun uros ja naaras yhdistetään, ne muodostavat luotettavan ja irrotettavan sähköliitoksen.

Tämä adapteri on DC-uros (male). Siinä on kaksi ruuviterminaalia, joihin kiinnitetään johdon positiivinen ja negatiivinen johdin. Kuori johto noin 7–10mm, kierrä paljaat kuparijohtimet ruuviterminaaliin ja kiristä ruuvi. Polariteetti on tärkeä: tarkista muuntajan tai laitteen merkinnöistä, kumpaan terminaliin (+) ja (–) kytketään. Väärä polariteetti ei yleensä riko LED-nauhaa välittömästi, mutta se estää toiminnan tai voi aiheuttaa virran kulkemisen väärään suuntaan.

Liitinkoko 5,5×2,1mm on yleisin standardi kotimaisissa ja eurooppalaisissa LED-nauhajärjestelmissä. Jos epäilet, onko muuntajasi tai laitteesi liitin 2,1mm vai 2,5mm sisähalkaisijaltaan, mittaa se tarvittaessa. 2,1mm ja 2,5mm liittimet näyttävät samanlaisilta silmämääräisesti, mutta ne eivät sovi toisiinsa kunnolla. Tarkista muuntajan teknisistä tiedoista tai tuotteen pakkauksesta liitinmitat ennen tilaamista.

Adapteri DC uros soveltuu erityisesti tilanteisiin, joissa LED-nauhan tai ohjauslaitteen johto täytyy kytkeä nopeasti ja irrotettavasti DC-pistokkeella varustettuun muuntajaan tai ohjaimeen. Irrotettava liitin helpottaa huoltoa ja komponenttien vaihtamista myöhemmin; ruuvijohtimet kestävät toistuvaa irrotusta ja uudelleenkytkentää. Mitat 38×14×12mm, materiaali metalli ja ABS-muovi. Sopii myös suoravirtalähteiden, akkupakkausten ja muiden DC-laitteiden kytkentään, joissa liitinkoko on 5,5×2,1mm.

Käyttökohteet ja yhteensopivuus

DC-liittimistä on markkinoilla useita standardeja, ja yleisimmin käytetty LED-valaistuskomponenteissa on 5,5×2,1mm koaksiaalinen DC-liitin. Tässä standardissa ulkohalkaisija on 5,5mm ja sisäläpimitta 2,1mm. Muut yleiset koot ovat 5,5×2,5mm ja 3,5×1,35mm, jotka eivät sovi tähän adapteriin. Ennen hankintaa tarkista muuntajasi ja nauhakontrollerisi liitintyypit.

DC-urosadapteri sopii kaikkiin laitteisiin, joissa on 5,5×2,1mm naaras-DC-liitin: LED-nauhojen virtalähteet, himmennysyksiköt, RGBW-kontrollerit, pienoismuuntajat ja muu DC-elektroniikka. Käytettäessä yhdessä DC-naaras-adapterin (tuotekoodi 59106) kanssa voidaan rakentaa jatkettavat tai haaroitettavat johtolinjat nopeasti ilman juottamista. Hyväksynnät CE ja RoHS.
