Jakorasia, muffa ja liittimet: ulkovalaistuksen liitokset oikein
Julkaistu 21.10.2026
Ulkovalaistuksen suunnittelussa huomio kiinnittyy usein valaisimien ulkonäköön, valotehoon ja sijoitteluun. Yhtä tärkeää on huolehtia sähköliitosten asianmukaisesta suojauksesta. Ulkona liitokset altistuvat kosteudelle, pakkaselle, lämpötilan vaihteluille ja mahdolliselle mekaaniselle rasitukselle.
Oikeanlaiset liitostarvikkeet auttavat varmistamaan valaistuksen turvallisen toiminnan. Tarvitaanko liitokseen jakorasia, muffa vai vesitiivis jatkoliitin? Entä voiko WAGO-liitintä käyttää ulkona?
Tässä oppaassa käymme läpi yleisimmät ulkovalaistuksen liitostarvikkeet, niiden erot ja tärkeimmät valintaperusteet.
Mikä on jakorasia ja mihin sitä tarvitaan?

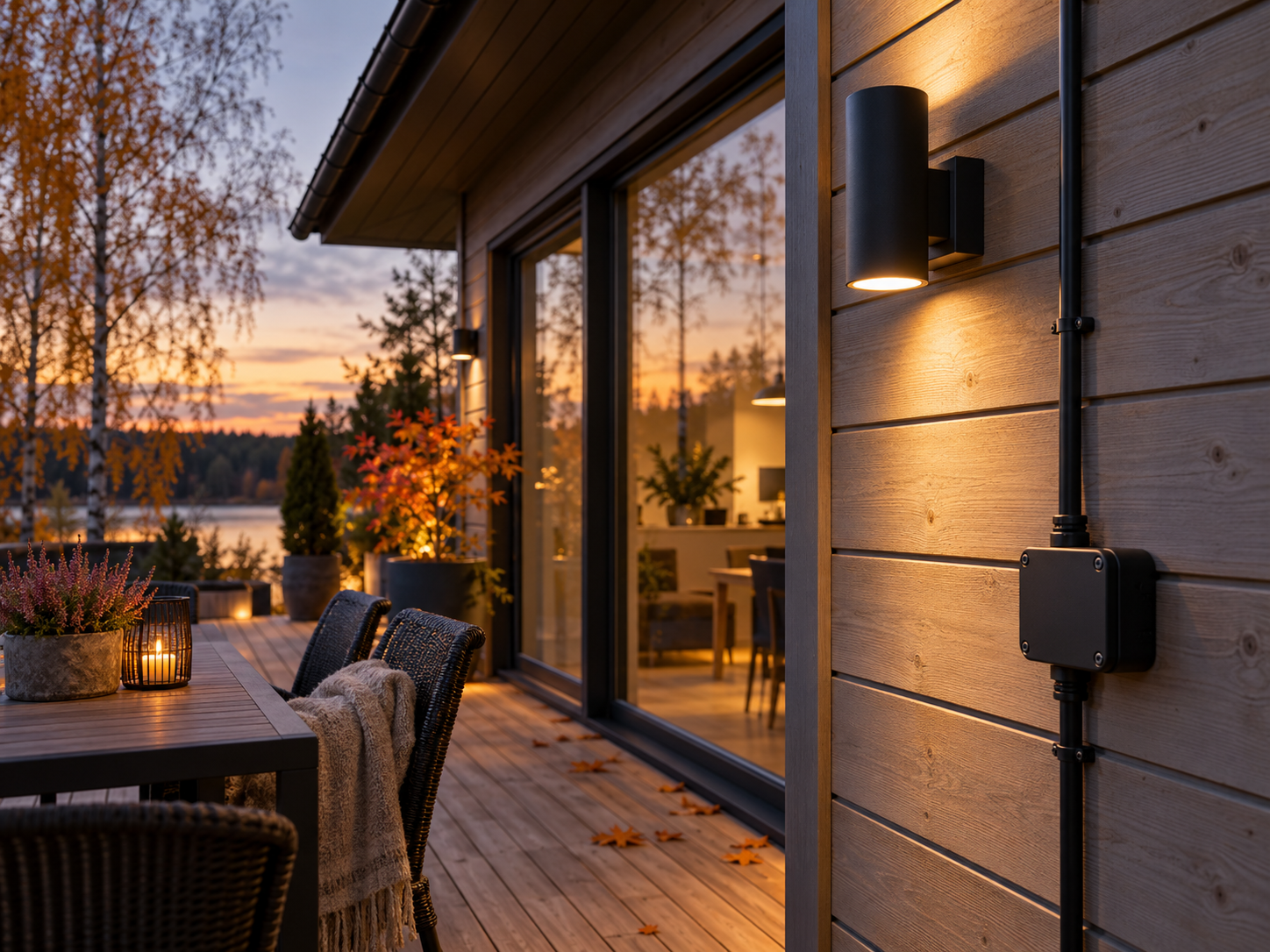

Jakorasia on kotelo, jonka sisällä sähköjohtimet voidaan yhdistää tai haaroittaa turvallisesti. Se suojaa liitoksia kosketukselta, pölyltä ja kosteudelta kotelointiluokkansa mukaisesti.
Ulkovalaistuksessa jakorasiaa voidaan tarvita esimerkiksi seinävalaisimen kytkennässä, useamman pihavalaisimen kaapeloinnissa tai LED-valonheittimen liittämisessä sähköverkkoon.
Jakorasioita on saatavana eri kokoisina ja erilaisilla kotelointiluokilla. Sopivan mallin valintaan vaikuttavat asennuspaikka, johtimien määrä ja ympäristön olosuhteet.
Pieni jakorasia sopii rajalliseen asennustilaan
Aina suurelle jakorasialle ei ole tilaa. Esimerkiksi ulkovalaisimen taakse tai katoksen rakenteisiin voidaan tarvita pienikokoinen kytkentäkotelo.
Kompakti vaihtoehto on jakorasia 105 × 43 mm IP65, musta. Sen kotelointiluokka on IP65, ja rasia on suunniteltu myös kylmiin olosuhteisiin. Musta väri sopii esimerkiksi tummien ulkovalaisimien läheisyyteen.
Pienen jakorasian valinnassa on hyvä huomioida seuraavat asiat:
Koko: Rasiaan tulee mahtua tarvittavat liittimet ja johtimet ilman liiallista ahtautta.
Kotelointiluokka: Suojauksen on vastattava asennuspaikan kosteus- ja pölyrasitusta.
Kaapeliläpiviennit: Johtojen sisäänvientien täytyy säilyttää kotelon suojaustaso.
Vedonpoisto: Kaapeleihin kohdistuva veto ei saa rasittaa sähköliitoksia.

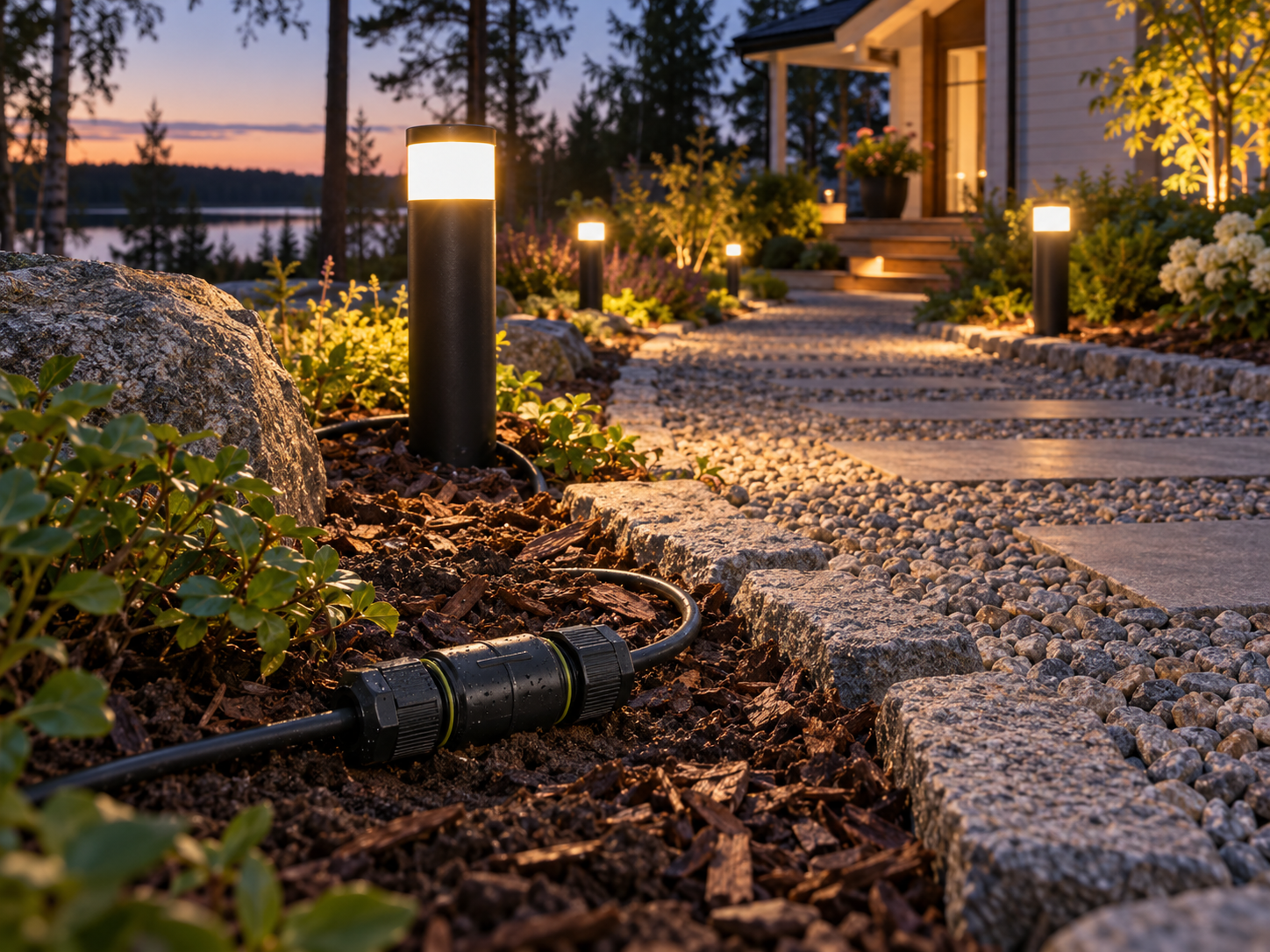

Muffa on sähköasennuksissa käytetty nimitys kaapelijatkokselle tai sen suojarakenteelle. Sitä käytetään tilanteissa, joissa kaksi kaapelia täytyy yhdistää ja liitos suojata ympäristön vaikutuksilta.
Muffia on erilaisia. Esimerkiksi geeli-, valuhartsi- ja kutistejatkoksilla voidaan toteuttaa kosteudelta suojattuja kaapeliliitoksia, kun tuotteet on valittu kyseiseen käyttökohteeseen.
Jakorasian ja muffan keskeinen ero liittyy niiden käyttötarkoitukseen.
Ominaisuus
Jakorasia
Muffa
Käyttötarkoitus
Johtimien yhdistäminen ja haaroittaminen
Kaapelin jatkaminen
Rakenne
Kotelo, jonka sisällä liittimet sijaitsevat
Tiivistetty kaapelijatkos
Huollettavuus
Usein avattavissa
Voi olla pysyvästi suljettu
Tyypillinen käyttökohde
Seinävalaisimet ja haaroitukset
Kaapelijatkot esimerkiksi pihalla
Maa-asennus
Vain siihen soveltuvalla ratkaisulla
Mahdollinen, jos jatkos on hyväksytty maa-asennukseen
Milloin vesitiivis jatkoliitin on hyvä vaihtoehto?
Jos esimerkiksi ulkovalaisimen liitäntäkaapeli on liian lyhyt, kaapelia voidaan joutua jatkamaan.
Tällaisiin tilanteisiin löytyy vesitiivis 3-napainen jatkoliitin IP68. Se soveltuu esimerkiksi LED-valonheittimen kaapelin jatkamiseen. Liittimessä on vedonpoisto molemmissa päissä, ja sen rakenne suojaa liitoskohtaa vedeltä.
Jatkoliitintä valittaessa on tarkistettava kaapelin ulkohalkaisija, johtimien poikkipinta, sähköiset arvot sekä tuotteen soveltuvuus suunniteltuun asennusympäristöön.
Huomio: IP68-luokitus ei yksin tarkoita, että jatkoliitin voidaan asentaa suoraan maahan. Maa-asennukseen tarvitaan valmistajan nimenomaisesti siihen hyväksymä liitosratkaisu.
WAGO-liitin ja muut kytkentäliittimet
Jakorasian sisällä johtimet yhdistetään tarkoitukseen sopivilla kytkentäliittimillä. Vaihtoehtoina ovat esimerkiksi ruuviliittimet, jousiliittimet ja vipuliittimet.
Yksi tunnetuimmista kytkentäliittimistä on WAGO-liitin.
Mikä on WAGO-liitin?
WAGO-vipuliitin on jousivoimaan perustuva kytkentäliitin, jossa johdin kiinnitetään liittimeen vipumekanismin avulla. Liitos voidaan tehdä ilman erillistä ruuvikiristystä.
Vipuliittimiä käytetään esimerkiksi valaisimien ja LED-muuntajien liitännöissä sekä jakorasioiden sisällä.
SuperLEDin valikoimasta löytyy esimerkiksi WAGO-vipuliitin 3-napainen, joka soveltuu erilaisille johdintyypeille.
Kolmepaikkaisessa WAGO-vipuliittimessä kaikki kolme johdinpaikkaa ovat sähköisesti yhteydessä toisiinsa. Vaihe-, nolla- ja suojamaadoitusjohtimia ei siksi yhdistetä samaan liittimeen.
Voiko WAGO-liitintä käyttää ulkona?
Tavallista WAGO-liitintä ei tule jättää sellaisenaan sateelle tai kosteudelle alttiiksi.
Ulkoasennuksessa liitin sijoitetaan asianmukaisesti suojattuun jakorasiaan tai käytetään valmistajan kyseiselle liittimelle hyväksymää kosteussuojausratkaisua.
Esimerkiksi WAGO geelirasioilla voidaan suojata yhteensopivia kytkentäliittimiä kosteudelta. Käytettävän ratkaisun soveltuvuus riippuu liittimistä, asennustavasta ja ympäristöolosuhteista.
Pelkkä liittimen kiinnitysmekanismi ei siis ratkaise ulkokäyttöön soveltuvuutta. Myös liitoskohdan kotelointi on suunniteltava oikein.
Mikä IP-luokka jakorasialle tarvitaan ulkona?
IP-luokitus kertoo sähkölaitteen tai kotelon suojauksesta pölyä, kosketusta ja vettä vastaan.
IP-merkinnässä ensimmäinen numero ilmaisee suojauksen kiinteiltä esineiltä ja pölyltä. Toinen numero kertoo vedenkestävyydestä.
Ulkovalaistuksen liitostarvikkeissa esiintyy esimerkiksi seuraavia kotelointiluokkia:
IP-luokka
Suojaus
Mahdollinen käyttökohde
IP44
Suojattu yli 1 mm esineiltä ja roiskevedeltä
Suojaisat ulkoasennukset olosuhteiden mukaan
IP54
Pölysuojattu ja roiskevedenkestävä
Katetut terassit ja autokatokset
IP65
Pölytiivis ja suojattu vesisuihkuilta
Sateelle altistuvat ulkoasennukset
IP68
Pölytiivis ja suojattu veteen upottamiselta määritellyissä olosuhteissa
Erityistä kosteussuojausta vaativat liitokset
IP-luokan valinta tehdään aina asennusolosuhteiden perusteella. Esimerkiksi avonaisella seinällä sijaitseva liitos altistuu vedelle eri tavalla kuin katoksen suojassa oleva jakorasia.
Myös asennustapa vaikuttaa tiiviyteen. Korkeankaan IP-luokan kotelo ei säilytä ilmoitettua suojaustaan, jos kansi jää huonosti kiinni tai kaapeliläpivienti on toteutettu virheellisesti.
Lisäksi liitospaikan lämpötila, mekaaninen rasitus ja mahdollinen veden kertyminen on otettava huomioon. IP-luokka kertoo vain osan tuotteen soveltuvuudesta.
Millainen liitos eri ulkovalaistuksen käyttökohteisiin?
Ulkovalaisimien liitostarpeet vaihtelevat asennuskohteen mukaan. Seuraavat esimerkit auttavat hahmottamaan sopivia ratkaisuja.
Seinävalaisimen kytkentä
Talon ulkoseinälle asennettavan valaisimen sähköliitos voidaan toteuttaa valaisimen omassa liitäntätilassa tai erillisessä jakorasiassa, kun rakenne ja valmistajan ohjeet sen sallivat.
Erillinen jakorasia voi olla tarpeen esimerkiksi silloin, kun valaisimen sisällä ei ole riittävästi tilaa liitoksille.
Pihavalaisimien kaapelijatkot
Pihavalaisimien ja pollarivalaisimien asennuksessa kaapelointi voidaan toteuttaa maahan. Tällöin mahdollisiin jatkoksiin tarvitaan nimenomaan maa-asennukseen tarkoitettu ratkaisu.
Maaperän kosteus, routa ja kaapeliin kohdistuva rasitus on huomioitava asennuksen suunnittelussa.
Terassivalaistuksen liitokset
Terassilla liitokset voidaan sijoittaa esimerkiksi rakenteiden sisään tai niiden alapuolelle.
Asennuspaikka saattaa olla suojassa suoralta sateelta, vaikka sinne voi kertyä kosteutta ja kondenssivettä. Siksi jakorasian kotelointiluokka valitaan todellisten olosuhteiden mukaan.
LED-valonheittimen kaapelin jatkaminen
LED-valonheittimen mukana tuleva liitäntäkaapeli ei aina yllä suunniteltuun kytkentäpisteeseen.
Jos kaapelin jatkaminen on valmistajan ohjeiden mukaan sallittua, siihen voidaan käyttää esimerkiksi ulkokäyttöön soveltuvaa vesitiivistä jatkoliitintä.
Liitos tulee sijoittaa siten, ettei siihen kohdistu tarpeetonta vetoa tai mekaanista kuormitusta.
Entä DCL-pistoke, sopiiko se ulkovalaistukseen?
DCL-pistoke on valaisimien liittämiseen tarkoitettu pistotulppa, jota käytetään yhteensopivan DCL-valaisinpistorasian kanssa.
DCL-järjestelmä on tuttu erityisesti sisätilojen kattovalaisimista. Sen avulla yhteensopiva valaisin voidaan liittää valaisinpistorasiaan.
Tavanomainen sisätiloihin tarkoitettu DCL-pistoke ei sovellu sellaisenaan säälle alttiiseen ulkoasennukseen. Ulkokäytössä koko liitäntäratkaisun on täytettävä asennuspaikan suojausvaatimukset.
SuperLEDin valikoimasta löytyy DCL-valaisinpistotulppa, jossa on valmiiksi asennettu 15 cm liitäntäjohto.
DCL-pistoke ja vesitiivis kaapelijatkos ovat eri käyttötarkoituksiin suunniteltuja tarvikkeita.
Yleisimmät virheet ulkovalaistuksen liitoksissa
Ulkovalaistuksen sähköliitoksissa pieniltä vaikuttavat yksityiskohdat voivat aiheuttaa ongelmia myöhemmin. Tyypillisiä virheitä ovat:
Liian alhainen IP-luokitus. Sisäkäyttöön tarkoitettu jakorasia asennetaan paikkaan, jossa se altistuu kosteudelle.
Suojaamaton kytkentäliitin. Tavallinen WAGO-liitin tai muu rasialiitin jätetään ilman asianmukaista kotelointia.
Puutteellisesti tiivistetty kaapeliläpivienti. Kotelon suojaustaso heikkenee, jos kaapelin sisäänvienti ei ole tiivis.
Vääränkokoinen liitin. Kaapelin ulkohalkaisija tai johtimen poikkipinta ei vastaa liittimen sallittuja mittoja.
Vedonpoiston puuttuminen. Kaapeliin kohdistuva rasitus pääsee vaikuttamaan suoraan sähköliitokseen.
Sopimaton asennuspaikka. Liitos sijoitetaan kohtaan, johon kertyy vettä tai jossa se voi vaurioitua mekaanisesti.
Liitostarvikkeiden valinta kannattaa tehdä yhdessä sähköasentajan kanssa jo valaistuksen suunnitteluvaiheessa.

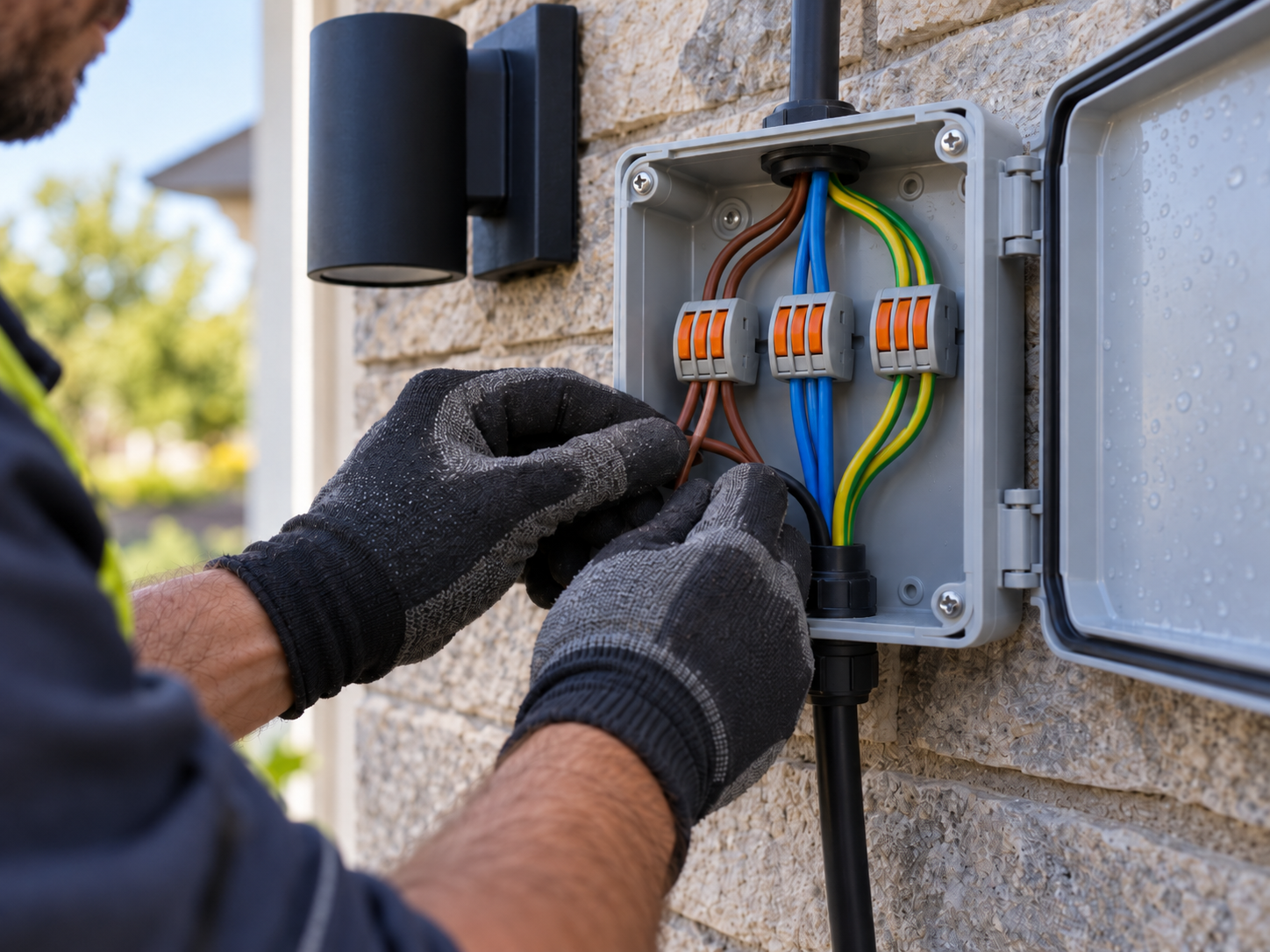

Muista sähköturvallisuus: Kiinteät 230 V sähköasennukset, kuten ulkovalaisimien kiinteät kytkennät ja kaapelijatkokset, kuuluvat Suomessa asianmukaiset sähkötyöoikeudet omaavalle ammattilaiselle.
Usein kysytyt kysymykset
Voiko tavallista jakorasiaa käyttää ulkona?
Vain jos jakorasia soveltuu kyseiseen ulkoasennukseen. Kuivaan sisätilaan tarkoitettu IP20-rasia ei sovellu suojaamattomaan ulkokäyttöön. Kotelointiluokan lisäksi on tarkistettava valmistajan ilmoittama käyttötarkoitus.
Mikä on muffa sähköasennuksessa?
Muffalla tarkoitetaan tavallisesti kaapelijatkosta tai sen tiivistävää suojarakennetta. Muffaa voidaan käyttää esimerkiksi ulkovalaistuksen kaapelin jatkamiseen. Maa-asennuksessa tuotteen tulee olla kyseiseen käyttöön hyväksytty.
Saako WAGO-liitintä käyttää ulkona?
WAGO-liitintä voidaan käyttää ulkovalaistuksen liitoksissa, kun se on suojattu asennusympäristöön sopivalla koteloinnilla tai hyväksytyllä kosteussuojalla. Tavallista vipuliitintä ei jätetä suoraan kosteudelle alttiiksi.
Millainen pieni jakorasia sopii ulkovalaisimelle?
Sopiva rasia valitaan käytettävissä olevan tilan, johtimien määrän ja ympäristöolosuhteiden perusteella. Sateelle altistuvassa kohteessa esimerkiksi IP65-luokiteltu jakorasia voi olla toimiva vaihtoehto.
Voiko IP68-liittimen asentaa suoraan maahan?
Ei automaattisesti. IP68 kertoo suojauksesta vedeltä määritellyissä olosuhteissa. Suoraan maahan asennettavan kaapelijatkoksen tulee lisäksi soveltua valmistajan mukaan maa-asennukseen.
Mikä ero on DCL-pistokkeella ja tavallisella valaisinpistokkeella?
DCL-pistoke kuuluu standardoituun DCL-valaisinliitäntäjärjestelmään, ja sen rakenne poikkeaa vanhemmista valaisinpistotulpista. DCL-pistoke sopii yhteensopivaan DCL-valaisinpistorasiaan.
Yhteenveto: Valitse liitostarvikkeet asennuspaikan mukaan
Ulkovalaistuksen toimivuus riippuu myös siitä, miten sähköliitokset on toteutettu ja suojattu.
Jakorasia sopii johtimien yhdistämiseen ja haaroittamiseen, kun taas muffa tai vesitiivis jatkoliitin on tarkoitettu kaapelin jatkamiseen. WAGO-liittimet helpottavat johtimien yhdistämistä asianmukaisesti suojatussa liitäntätilassa.
Tärkeintä on valita tarvikkeet asennuspaikan, kaapelityypin ja tarvittavan suojauksen perusteella. Huolellisesti suunnitellut liitokset tukevat ulkovalaistuksen pitkäaikaista ja turvallista käyttöä.
SuperLEDin valikoimasta löydät tarvikkeet erilaisiin valaistusasennuksiin:
Tarvitsetko apua sopivien liitostarvikkeiden valintaan? Ota yhteyttä SuperLEDin asiakaspalveluun, niin autamme löytämään asennuskohteeseen soveltuvat tuotteet.
