Haaroitin maa- / terassivaloille pikaliittimillä

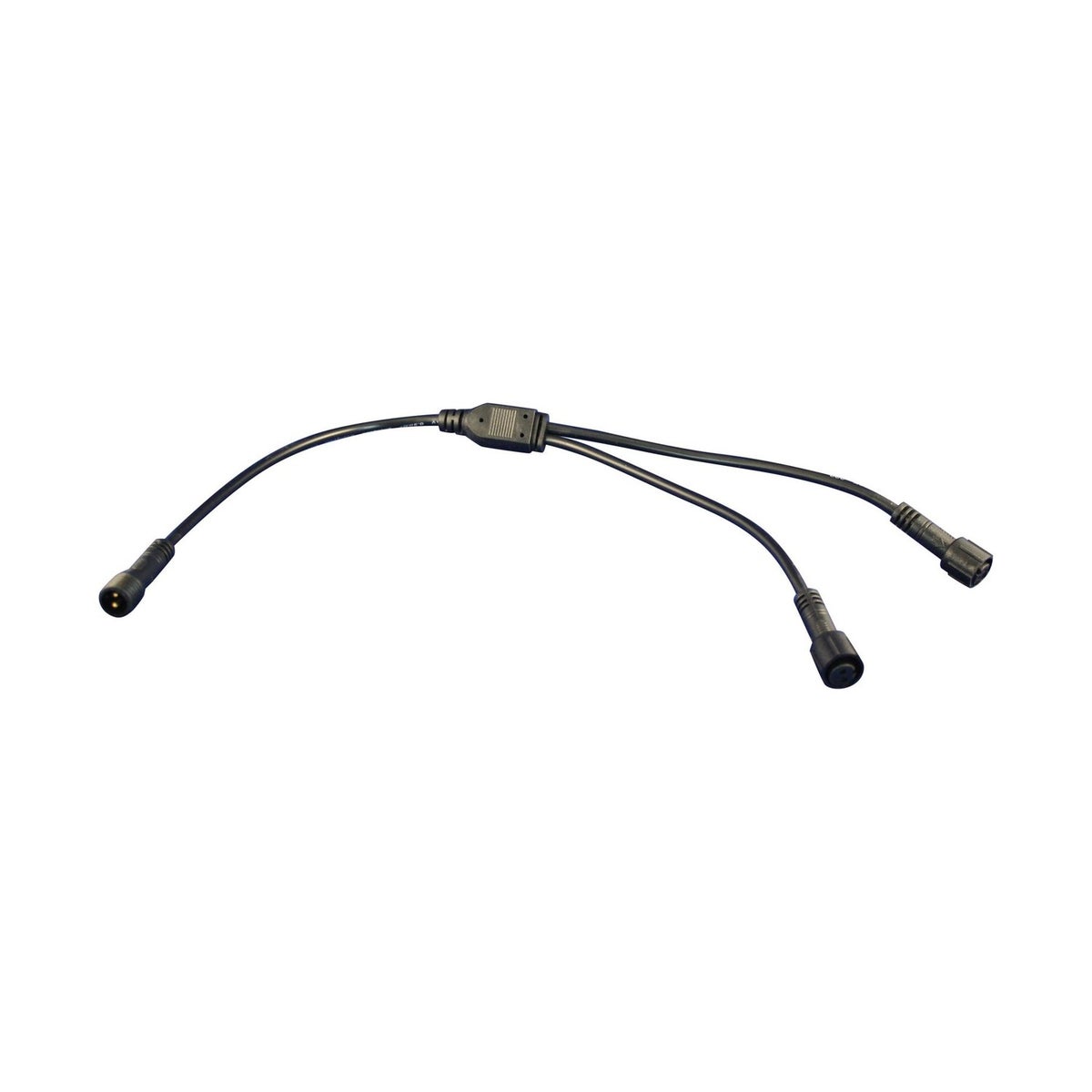

Haaroitin maa- / terassivaloille on IP65-vesitiivis Y-haaroitin, jolla yksi syöttöjohto haarautetaan kahdelle LED-maavalolle tai terassivalolle nopeilla pikaliittimillä ilman erikoistyökaluja.

Vaihtoehtoiseksi tuoteeksi sopii TERRA haaroitin.

Haaroitin soveltuu ulkokäyttöön ympärivuotisesti. IP65-kotelointiluokka kestää suoran sateen ja kosteuden. Päähaaroitinjohdon pituus 20cm, kummankin Y-haaran pituus 15cm. Pikaliittimet kytkeytyy ja irtoavat painamalla ilman juottamista. Soveltuu maavaloille ja terassivaloille, joissa on yhteensopiva pikaliitintyyppi. Materiaali muovia. Hyväksynnät CE ja RoHS.

Haaroittimia tarvitaan yksi vähemmän kuin valojen kokonaismäärä: 2 valoa = 1 haaroitin, 5 valoa = 4 haaroitinta. Kytke ensin muuntajan johto ensimmäiseen haaroittimeen, syötä ensimmäinen valo ja ketjuta seuraavaan haaroittimeen. LED-maavalossa on valmiiksi 36cm johto. Tarkista muuntajan kokonaisteho ennen asennusta.

Haaroitin maa- / terassivaloille on sähköinen liitoskomponentti, jolla yksi LED-maavalo- tai terassivaloasennuksen syöttöjohto haarautetaan kahdelle valaisimelle samanaikaisesti. Haaroitin toimii Y-jakokappalena: tuloliitäntä jakautuu kahdeksi lähtöliitännäksi, joista kumpaankin kytketään valaisin. Useamman haaroittimen ketjuttaminen mahdollistaa koko valaistusverkon rakentamisen saman muuntajan perään. Ketjutuksessa toinen lähtöliitäntä menee valaisimelle ja toinen seuraaville haaroittimille, joista puolestaan edelleen valaisimille. Liitostyyppi on vesitiivis pikaliitäntä, joka kytkeytyy ja irtoaa painamalla ilman ruuveja tai juottamista. Tämä tekee asennuksesta nopeaa ja helposti muokattavaa.

Kotelointiluokka IP65 tarkoittaa täydellistä suojaa pölyltä ja suoralta vesisuihkulla tehdyltä pesulta. IP65-luokitus tekee haaroittimesta soveltuvaksi pysyviin ulkoasennuksiin: se kestää sateen, lumen, kosteuden ja normaalit ulkolämpötilojen vaihtelut. Päähaaroitinjohdon pituus on 20cm ja kummankin Y-haaran pituus 15cm. Nämä mitat sopivat parhaiten tilanteeseen, jossa peräkkäiset valaisimet sijoitetaan noin 1–2 metrin välein. Pidempiin välimatkoihin tarvitaan erillisiä jatkojohtoja, joita on saatavana eri pituuksissa.

Haaroittimien tarvittava lukumäärä on aina yksi vähemmän kuin asennettavien valaistimien kokonaismäärä. Kaksi valaisinta tarvitsee yhden haaroittimen, neljä valaisinta kolme haaroitinta ja kuusi valaisinta viisi haaroitinta. Asenna haaroittimet ja valaisimet ketjuna: kytke muuntajan syöttöjohto ensimmäisen haaroittimen tuloliitäntään, kytke ensimmäinen valaisin toisen lähtöhaaran liitäntään ja jatka kolmannesta lähtöliitännästä ketjua seuraavalle haaroittimelle. Toista jokaiselle valaisimelle.

Tyypilliset käyttökohteet LED-maavalojen ja terassivalojen haaroittimille ovat kotipihan polkuvalaistus, terassin reunavalaistus, portaiden valaistus ja maisemavalaistus. Haaroitin soveltuu asentamiseen suoraan maan pintaan tai maan läheisyyteen ulkoasennuksissa. Asennuksessa on tärkeää varmistaa, ettei johtoja pingoiteta liian tiukalle, jotta termalliset laajentumiset talvella ja kesällä eivät aiheuta mekaanista rasitusta liitoksiin. Pikaliitäntäjärjestelmä on suunniteltu helpottamaan vuodenaikavaihteluihin liittyvien asennusten purkamista ja uudelleenkokoamista.

LED-maavalossa tai terassivalossa on kiinteä 36cm johto valmiina valmistajan toimituksessa. Tämä johto liitetään haaroittimen lähtöliitäntään. Kaapeloinnin kokonaispituuslaskelmaan huomioidaan valaisimien omat johdot, haaroittimien kaapelit (20cm + 15cm kumpikin haara) sekä tarvittavat jatkojohdot. Saman sarjan jatkojohtoja käytetään välimatkan kasvattamiseen silloin, kun haaroittimen oma kaapeli ei ulotu seuraavalle asennuspisteelle.

Muuntajan valinta LED-maavalo- ja terassivaloasennuksiin

Muuntajaa valittaessa laske kaikkien kytkettävien valaisimien yhteisnimellisteho watteina. Valitse muuntaja, jonka kapasiteetti ylittää yhteistehon vähintään 20 prosenttia. Jos esimerkiksi 5 valaisinta on kukin 3W, tarvitaan vähintään 19W muuntaja, käytännössä 20W tai 25W muuntaja on sopiva valinta. Kaikkien haaroitinjärjestelmän valaisimien on oltava samaa nimellisjännitettä, esimerkiksi kaikki 12VDC. Yhdistä järjestelmä aina yhteen muuntajaan per haaroitinketju. Hyväksynnät CE ja RoHS.
