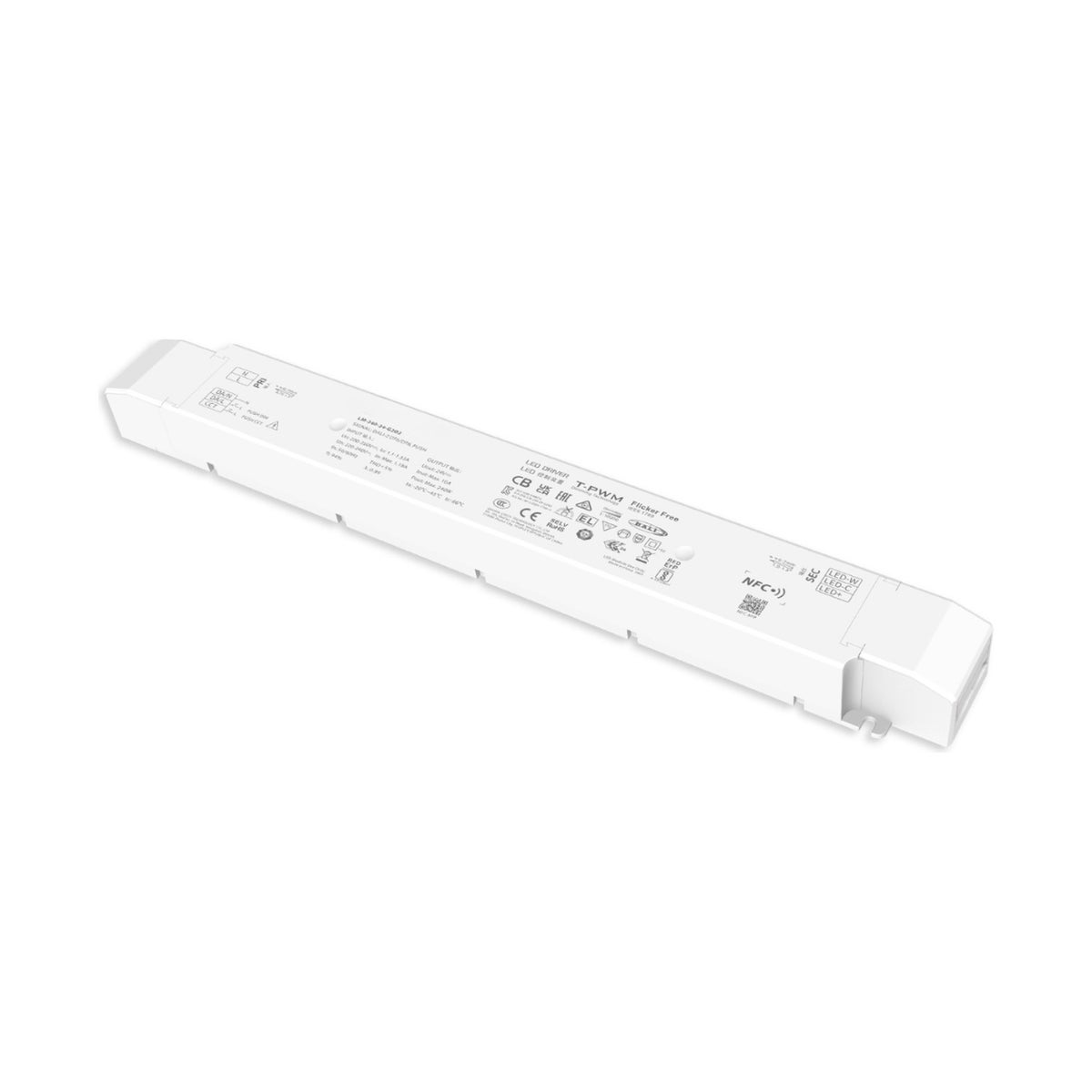

LED-muuntaja DUPLA 240W 24V DT8 CCT, DALI/painonappiohjaus

DALI + painonappi, DT8, LED-muuntaja DUPLA, 240W, 24V​

CCT nauhoille DALI ja painonappi himmennettävä LED-muuntaja 240W. Voidaan ohjata dali-himmentimellä tai painonapilla Push Dim valkoisen valon värisävyjä ja himmennystä.  Himmennys 0.1-100%

Tämä 240W:n ja 24V:n LED-muuntaja on suunniteltu tarjoamaan älykästä ja monipuolista valaistuksen ohjausta. Se tukee DALI-2 DT6/DT8 -protokollia sekä painonappiohjausta (Push DIM/CCT), mahdollistaen tarkan kirkkauden ja värilämpötilan säädön. Muuntajan kotelo on valmistettu V0-luokan paloa hidastavista PC-materiaaleista, ja sen rakenne mahdollistaa helpon asennuksen ilman ruuveja. NFC-ohjelmoinnin avulla voit mukauttaa himmennysrajapinnan, DALI-osoitteen ja muita parametreja tarpeidesi mukaan.

Tällä muuntajalla saadaan valkoisen valon sävyt ja himmennystaso säädettyä portaattomasti. Valot eivät jää vilkkumaan missään himmennystasossa. Myös kuvatessa valot ovat vilkkumattomat.
-On/Off lyhyt painallus
-Portaaton himmennys pitkä painallus
-Valoasetus jää muistiin seuraavalle lyhyelle painallukselle

Tarvitset oman painikkeen himmenykselle ja on/off sekä oman painikkeen värilämpötilan säädölle. Esim. 2-osainen jousipalautteinen kytkin.
DUPLA muuntajassa on muistitoiminto eli muuntaja muistaa edellisen valoasetuksen vaikka sähköt kävisivät pois päältä. Valot siis eivät syty itsekseen sähkökatkoksen jälkeen, jos valot olleet kiinni ennen sitä.

Asennusohjeet:

Turvallisuus: Varmista, että virta on katkaistu ennen asennuksen aloittamista. Asennuksen saa suorittaa vain pätevä sähköalan ammattilainen voimassa olevien standardien mukaisesti. ​

    Sijoittelu: Asenna muuntaja hyvin ilmastoituun tilaan. Jätä riittävästi tilaa muuntajan ympärille, jotta lämpö pääsee haihtumaan tehokkaasti. ​

    Johdotus:

        Ensisijainen puoli (syöttöjännite): Kytke 220-240V AC -syöttöjännite liittimiin "L" (vaihe) ja "N" (nolla).​

        Toissijainen puoli (LED-kuorma): Liitä 24V DC LED-valaisimet "+" ja "-" -liittimiin. Varmista, että kokonaiskuorma ei ylitä 240W:a.​

        DALI-ohjaus: Kytke DALI-väylä "DA1" ja "DA2" -liittimiin.​

        Push DIM/CCT -ohjaus: Liitä palautuva painonappi "Push DIM" -liittimeen himmennystä ja "Push CCT" -liittimeen värilämpötilan säätöä varten. ​

    NFC-ohjelmointi: Käytä yhteensopivaa NFC-ohjelmoijaa muuntajan parametrien, kuten DALI-osoitteen ja himmennyskäyrän, asettamiseen. Varmista, että muuntaja on virraton ohjelmoinnin aikana. ​

    Testaus: Kytke virta päälle ja testaa järjestelmän toiminta varmistaaksesi, että himmennys ja värilämpötilan säätö toimivat oikein.​

Huomioithan, että tarkemmat tekniset tiedot ja yksityiskohtaiset asennusohjeet löytyvät tuotteen käyttöoppaasta.
