LED-himmenin SÄVY, Zibgee, 4 kanavaa, LED-valaisimille ja nauhoille

Tavallisen seinäkatkaisijan näköinen langaton 4-kanavan SÄVY Zigbee LED-himmennin LED-valaisinten ja LED-nauhojen himmentämiseen. Zigbee avulla suoraan yhteensopiva esim. Philips Hue kanssa. Tähän käy mm. Schneider Exxact alkuperäiset kehykset.

Toimii Google Home kanssa. Ei toimi Apple HomeKit.

Paina valot päälle ja pois. Pidä toista nappia pohjassa, valot kirkastuu. Pidä uudellen pohjassa, valot himmennee. Ja kaikki neljälle eri valaisinsyhmälle. Voit saman aikaisesti ohjata valoja esim. Philps Hue sovelluksesta. Tämä himmennin toimii paristolla (sisältyy). Himmennin voidaan kiinnittää tarralla tai ruuveilla sopivaan paikkaan. Himmentimen jokaiseen neljään kanavaan voidaan yhdistää useita vastaanottimia, jolloin kaikkia sen kanavan vastaanottimia ohjataan yhtä aikaa.

Himmennin tarvitsee SÄY Zigbee vastaanottimen. Katso tästä kaikki SÄVY Zigbee tuotteet

ZigBee 3.0
Taajuus: 2.4GHz
Kantama: 30m
Himmennys: 0.1%-100%

Himmentimen keskiosa on yhteensopiva seuraaviin kehyksiin:
SCHNEIDER:     EXXACT
BERKER:           S1, B1, B3, B7 Glass
GIRA:               Standard55, E2, Event, Espirit
JUNG:              A500, APlus
MERTEN:          M-Smart, M-Arc, M-Plan

LED-himmenin SÄVY, Zibgee liittäminen vastaanottimeen (valaisimiin) ja ohjausjärjestelmään esim. Philips Hue tapahtuu kahdessa vaiheessa. Ennen näitä vastaanotin on pitänyt liittää Philips Hueen ja himmennin on pitänyt resetoida (jos se on ollut liitettynä jonnekin aikaisemmin).

Käyttöönotto Philips Hue -ohjausjärjestelmässä:

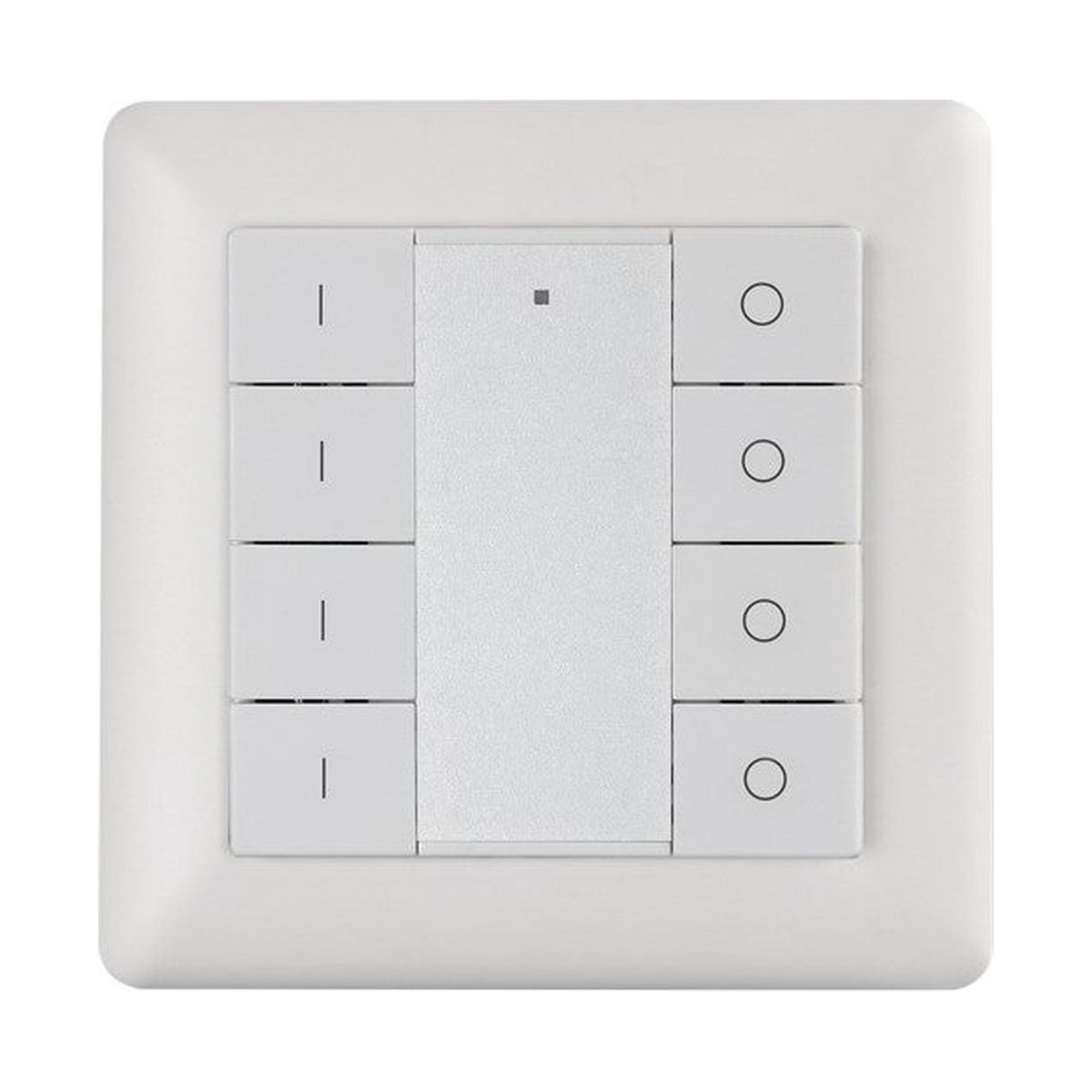

SÄVY 70015 himmennin on oikeinpäin, kun himmentimessä oleva pieni vihreä merkkivalo on ylöspäin, jolloin I -painikkeet ovat vasemmalla ja O -painikkeet oikealla puolen.

1. Himmentimen resetointi. Ladattavan ohjeen kohta 6 "Factory Reset Manually"
Himmennin tulee resetoida ennen kuin se yhdistetään Philips Hueen.
Paina himmentimen ylin I ja O -painike pohjaan yhtäaikaa, niin kauaksi aikaa, että vihreä merkkivalo niiden välissä syttyy.
Kun merkkivalo syttyy painauta ylintä I -painiketta 5 kertaa, jonka jälkeen merkkivalo vilkahtaa onnistuneen resetoinnin merkiksi.

2. Himmentimen yhdistäminen Phips Hue -siltaan. Ladattavan ohjeen kohta 3 "Zigbee Network Pairing through Coordinator or Hub
Mene Philips Hue -sovelluksessa kohtaan Asetukset > Lisävarusteet > Lisää lisävaruste > Hue Dimmer switch > paina Ei > paina Ledimerkkivalo vilkkuu.
Tämän jälkeen Hue alkaa etsimään himmennintä ja sitten pitää laittaa himmennin paritustilaan.
Paina himmentimen ylin I ja O -painike pohjaan yhtäaikaa, niin kauaksi aikaa, että vihreä merkkivalo niiden välissä syttyy.
Painauta ylintä O -painiketta, jonka jälkeen himmentimen merkkivalo alkaa hitaasti vilkkumaan ja nilkahtaa nopeasti 5 kertaa, kun himmennin on yhdistynyt Hue siltaan.
Huom! Himmennin ei tule näkymään Hue -sovellukseen eikä sovellus tunnista sitä, kun himmennin yhdityy siihen.

3. Himmentimen yhdistäminen valojen Zigbee vastaanottimeen. Ladattavan ohjeen kohta 4 "TouchLink to a Zigbee Lighting Device"
Laita valojen Zigbee vastaanotin paritustilaan kyseisen vastaanottimen ohjeen mukaan. (Yleensä käyttämällä virtoja pois ja päälle).
Valitse mille I -painikkeelle haluat parittaa vastaanottimen painauttamalla sitä kerran.
Sen jälkeen paina himmentimen ylin I ja O -painike pohjaan yhtäaikaa, niin kauaksi aikaa, että vihreä merkkivalo niiden välissä syttyy.
Pidä himmennin lähelle Zigbee vastaanotinta <10cm ja painauta kerran toiseksi ylintä I -painiketta.
Tämän jälkeen merkkivalo vilkkuu nopeasti 3 sekuntia ja kun himmennin yhdistyy Zigbee vastaanottimeen, niin merkkivalo vilkkuu hitaasti 6 kertaa ja Zigbee vastaanottimen taakse kytketyt valot vilkahtavat kahdesti onnistuneen parituksen merkiksi.
Tämän jälkeen käyttöönotto on valmis.

Zigbee 3.0 Mesh eli laite toimii sekä vastaanottimena että lähettimenä, laajentaen Zigbee verkkoa.
