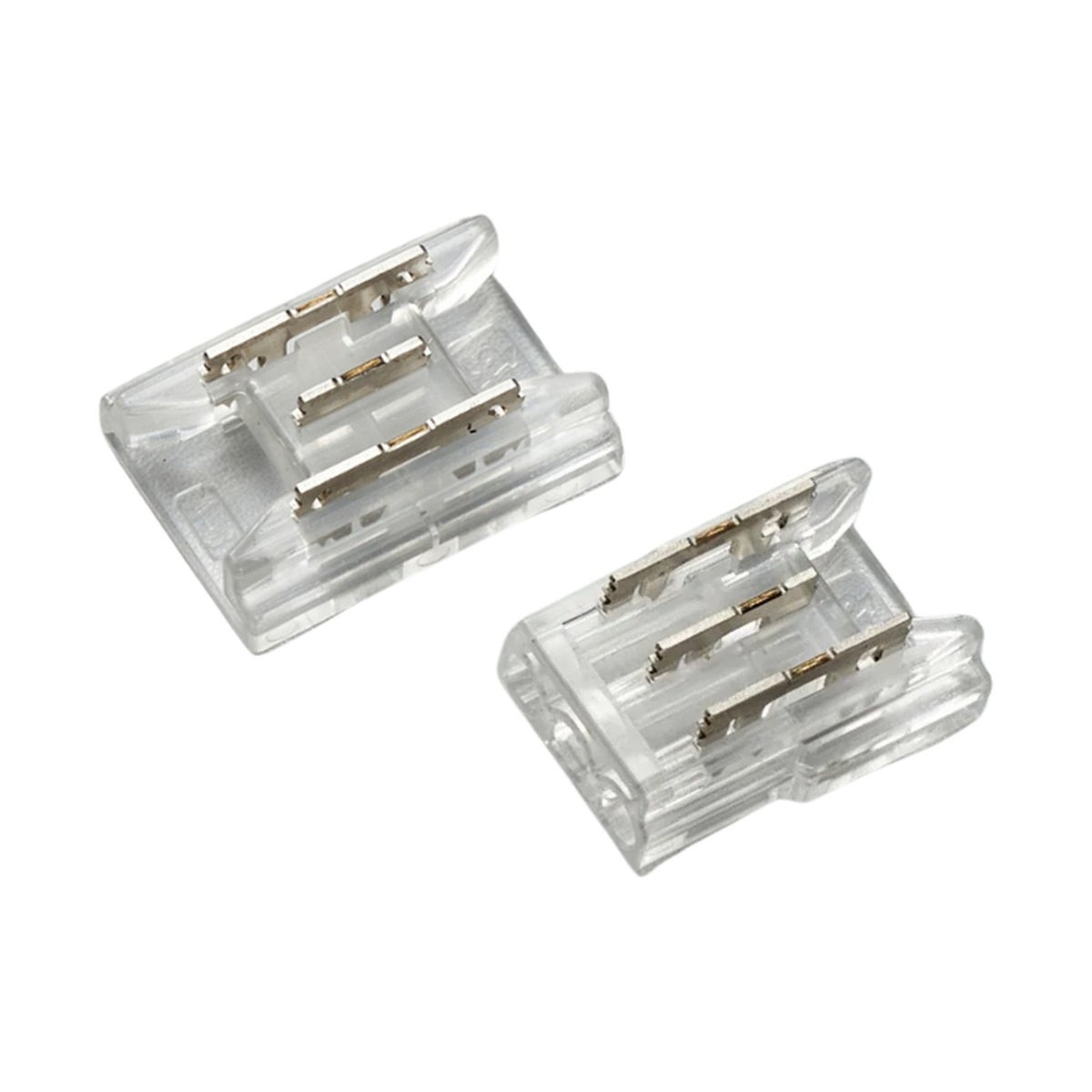

Liittimet 3pin, 8mm CCT LED-nauhalle

Tässä erittäin helppokäyttöinen puristettava pikaliitin 3pinniselle 8mm CCT LED-nauhalle. Tämän avulla yhdistät joko johdon nauhaan tai nauha-nauha versiolla jatkat nauhaa pidemmäksi. Liitin puristetaan pihdeillä kiinni, jolloin liittimen metallihampaat pureutuvat nauhan kontaktien läpi estäen nauhan irtoamisen liitimestä ja varmistamaa samalla hyvän kontaktin. Johtovaihtoehtoina ovat 15cm, 1 metrin ja 3metriset liittimet. Kulman tekeminen onnistuu kätevästi lisäämällä 15cm johdollisen liittimen toiseen päähän nauhaan yhdistettävä liitin tai nauhan päässä valmiina olevat johdot. Johtoja voi lyhentää sopivan mittaiseksi saksilla. Liittimen sisään johtoja ei tarvitse kuoria.

Liesituulettimen kohdan ylitys onnistuu kätevästi johdollisella liittimellä ja nauhan toiseen päähän tulevalla lisäliittimellä. Vaihtoehtoisesti liesituulettimen molemmille puolille tulevien LED-nauhojen johdot voidaan viedä erikseen muuntajalle.

Liittimeen sopii johdot 20AWG ja 22 AWG. Valmiit liittimet ovat 22 AWG.

Liitin kestää virtaa 20AWG johdolla 4A ja 22AWG johdolla 3A.
24V 4A on 96W
24V 3A on 72W

HUOM! IP65 nauhoista pitää rapsuttaa silikoni pois.

Tee liitos näin
1. Katkaise nauha merkkien kohdalta saksilla.
2. Poista nauhasta tarran suojaa pikaliittimen kohdalta noin 1cm.
3. Työnnä nauha pikaliittimeen, niin että nauhan LED-valonlähteet ovat samalla puolella, kuin liittimen metallisangat.
4. Purista pihdeillä metallisangat tiukasti kiinni.
