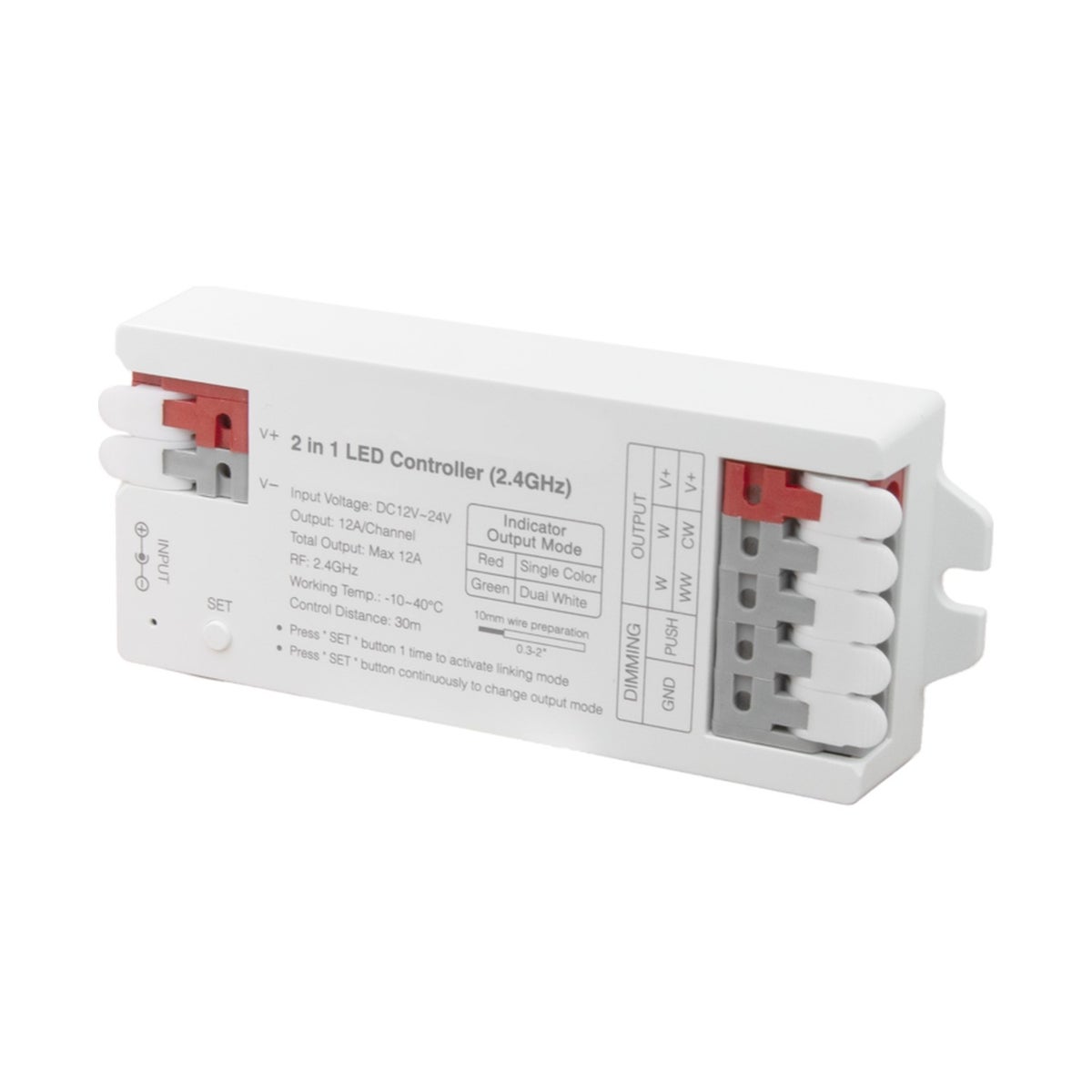

Vastaanotin MIBO, himmennys / CCT värilämpötilansäätö
Vastaanotin MIBO mahdollistaa himmennyksen ja värilämpötilan säädön langattomasti 2.4 GHz -ohjauksella ja RF+Zigbee mallissa ohjaus langattomasti 2.4 GHz ja/tai Zigbeen ohjauksella. Se soveltuu LED-nauhoille ja pienjännitteisille LED-valaisimille. Laitteen automaattinen signaalinsiirto mahdollistaa suurempien valaistusjärjestelmien ohjauksen.
Miksi valita vastaanotin MIBO?
- Langaton ohjaus ja helppo käyttöönotto
- Himmennys ja värilämpötilan säätö samassa laitteessa
- Yhteensopiva useiden LED-valaisimien kanssa
- Helppo asennus ja laajennettavuus
Huom. Ei toimi himmennettävän muuntajan kanssa. Tuotteen kanssa riittää normaali 12-24VDC muuntaja.
Vastaanottimen ominaisuudet
- Painonappihimmennys - Push DIM toiminto / Langaton 2.4 GHz RF-ohjaus (kantama 30 m)
- Yhteensopiva himmennettävien LED-valaisimien ja LED-nauhojen kanssa
- Himmennys ja värilämpötilan säätö (CCT)
- Automaattinen signaalinsiirto, rajoittamaton ohjausetäisyys
- Yhteensopiva 2.4 GHz RF-kaukosäätimien kanssa
- Helppo asennus ilman työkaluja
Vastaanottimen tekniset tiedot
- Tulojännite: 12–24V DC
- Lähtö: 12–24V DC
- Ohjausprotokolla: 2.4 GHz RF
- Ohjausetäisyys: 30 m (RF) /Zigbee 3.0 (kantama 100 m)
- Käyttölämpötila: -10°C – +40°C
- Langaton 2.4 GHz RF-ohjaus (kantama 30 m)/ 2.4 GHz RF-ohjaus + Zigbee 3.0 (kantama 100 m)
Vastaanottimen asennus- ja käyttöohje
Asennus: Kytke virta pois päältä ennen asennusta. Kytke johdot seuraavasti: V+ ja V- virtalähteeseen, LED+ ja LED- valaisimeen. Kiinnitä laite paikoilleen ja varmista liitännät. Kytke virta päälle ja testaa toiminta.
Push-DIM-toiminto: Lyhyt painallus: valo päälle/pois. Pitkä painallus: himmennä ylös tai alas. Toista pitkä painallus: vaihtaa himmennys suunnan.
Paritus:
1. Katkaise vastaanottimelta virta ja kytke virta uudelleen päälle tai paina vastaanottimen SET-painiketta kerran lyhyesti.
2. Paina kaukosäätimestä valot päälle kolme (3) kertaa tai monikanavaisessa säätimessä halutun kanavan ”I”-painiketta kolme (3) kertaa kolmen sekunnin kuluessa.
3. Jos linkitys onnistui, valo vilkkuu hitaasti kolme kertaa, jolloin yhdistäminen on onnistunut.
Parituksen poistaminen:
1. Katkaise vastaanottimelta virta ja kytke uudelleen päälle, tai paina kerran lyhyesti SET-painiketta.
2. Paina säätimen käytössä olleen kanavan “I”-painiketta lyhyesti viisi (5) kertaa kolmen sekunnin sisällä.
3. Valot vilkkuvat 10 kertaa nopeasti, mikä tarkoittaa, että linkityksen purkaminen onnistunut.
Automaattinen signaalinsiirto: Kun laitteita on kytketty useampi, vastaanotin välittää RF-signaalin seuraavalle yksikölle, mahdollistaen laajennetun ohjausetäisyyden.
Paranna valaistuksen hallintaa langattomalla Vastaanotin MIBO -ohjaimella!
Zigbee version Philips Hue -ohjausohje
Lisää “Philips Hue” -laite sovellukseen.
1. Kytke laite virtalähteeseen
2. Liitä laite verkkoon
(huomio: oletustilana on "paritusverkko" – pairing network)
Tapa 1: Katkaise virta ja kytke valo päälle kolme kertaa tai useammin peräkkäin.
Valon siirtyessä "hengitystilaan" (valo vilkkuu hitaasti), laite on paritustilassa.
Tapa 2: Pidä SET-painiketta painettuna, kunnes merkkivalo alkaa vilkkua.
3. Avaa Philips Hue -sovellus ja valitse ASETUKSET (SETTINGS) → Valot (Lights).
4. Paina oikeasta yläkulmasta “+” lisätäksesi uuden valon.
5. Valitse “Etsi” (Search).
6. Paina “Aloita määritys” (Start configuration) ja seuraa sovelluksen ohjeita, kunnes paritus on valmis.
