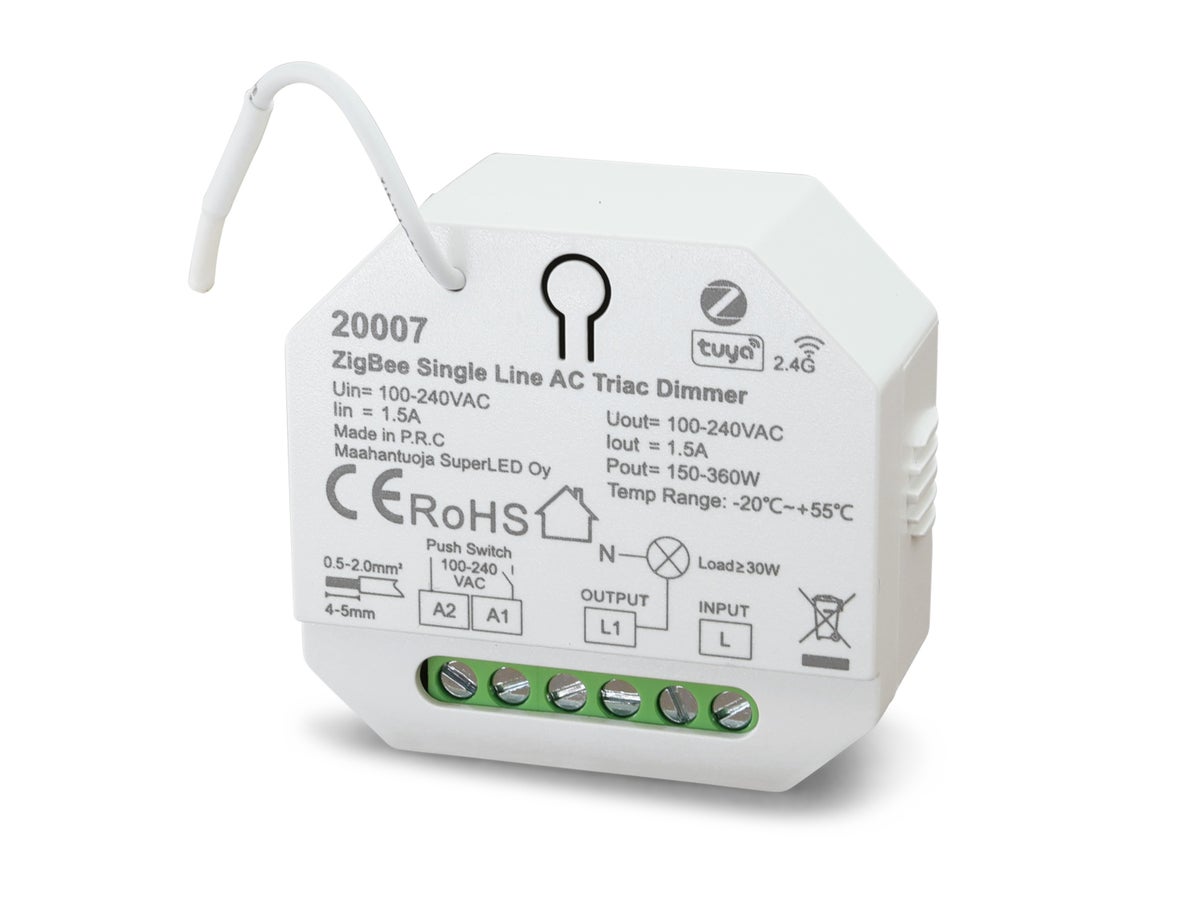

NOVA Zigbee painonappihimmennin + langaton vastaanotin

NOVA Zigbee painonappihimmennin + Langaton vastaanotin

NOVA Zigbee -painonappihimmennin tarjoaa joustavan tavan ohjata valaistusta joko Zigbee-järjestelmän kautta tai perinteisellä jousipalautteisella kytkimellä. Lisäksi mahdollisuus ohjata valaisimia langattomasti NOVA -säätimillä.

Himmenitimen keskeiset ominaisuudet

Zigbee 3.0 -yhteensopiva: toimii esimerkiksi Hue-, Tuya-, ja muiden Zigbee-järjestelmien kanssa.
Ohjattavissa myös jousipalautteisella kytkimellä.
Sisäänrakennettu 2.4GHz -vastaanotin, joka mahdollistaa ohjauksen NOVA-langattomilla painikkeilla ja himmentimillä.
Himmennys 1–100 % valaisimen tuen mukaan.
Painallus: päälle/pois, pitkä painallus: kirkkauden säätö.

1. Painonappihimmennin

Painonappihimmennin toimii 230 V jousipalautteisten kytkimien kanssa. Sen avulla voit himmentää himmennettäviä LED-valaisimia ja LED-polttimoita tavallisella jousipalautteisella painikkeella. Himmennys on portaattomasti säädettävä ja miellyttävän tasainen.

2. Langaton LED-himmennin vastaanotin

Tarvitsetko katkaisijan ja himmennyksen ilman uusia johdotuksia? Tämä on helppo ratkaisu.
Pienikokoinen langaton LED-himmenninvastaanotin asennetaan valaisinryhmään, yleensä ensimmäiseen valaisimeen.

Vastaanottimeen voidaan parittaa useita langattomia himmentimiä ja yhtä vastaanotinta voidaan ohjata useammalla eri ohjaimella myös eri huoneista käsin.

Ominaisuudet:

• Ohjaus painonapilla tai langattomasti
• Sopii LED-, halogeeni- ja hehkulampuille
• Tasainen ja portaattomasti säädettävä himmennys, 0-100%
• Sisäänrakennettu ylikuormitus- ja ylikuumenemissuojaus
• Automaattinen signaalinsiirto mahdollistaa laajennetun ohjauksen

Tekniset tiedot:

• Tulojännite: 100–240V AC, 50/60 Hz
• Lähtö: 100–240V AC
• Minmikuormitus: 30W
• Maksimikuormitus: 200W LED, 400W Halogeeni @230V
• Himmennystapa: Push-DIM + 2.4 GHz RF
• Ohjausetäisyys: 30 m (RF)
• IP-luokitus: IP20
• Käyttölämpötila: -20°C – +55°C
• Asennussyvyys: Vähintään 50 mm

Asennus- ja käyttöohje:

1. Kytke virta pois päältä.
2. Kytke johdot:
   • L (vaihe) ja N (nolla) tuloihin
   • L' (himmennetty lähtö) valaisimelle
3. Asenna laite kytkentärasiaan.
4. Kytke virta takaisin ja testaa toiminta.

1. Painonappihimmennys, Push-DIM-toiminnon käyttö

• Lyhyt painallus: Valo päälle / pois
• Pitkä painallus: Säätää valotehoa
• Toista pitkä painallus: Vaihtaa himmennys suunnan

2. Langattoman RF-ohjauksen paritus

Paritus kaukosäätimen kanssa

1. Paina Match-painiketta lyhyesti.
2. Paina kaukosäätimestä päälle/pois-painiketta.
3. LED-merkkivalo vilkkuu nopeasti muutaman kerran → paritus onnistui

Jos valaisin ei vilku, toista vaiheet.

Langattoman parituksen poistaminen

1.  Pidä Match-painiketta painettuna 15 sekunnin ajan, kunnes LED-merkkivalo alkaa vilkkua nopeasti.
2. Kaikki paritetut kaukosäätimet poistettu.
