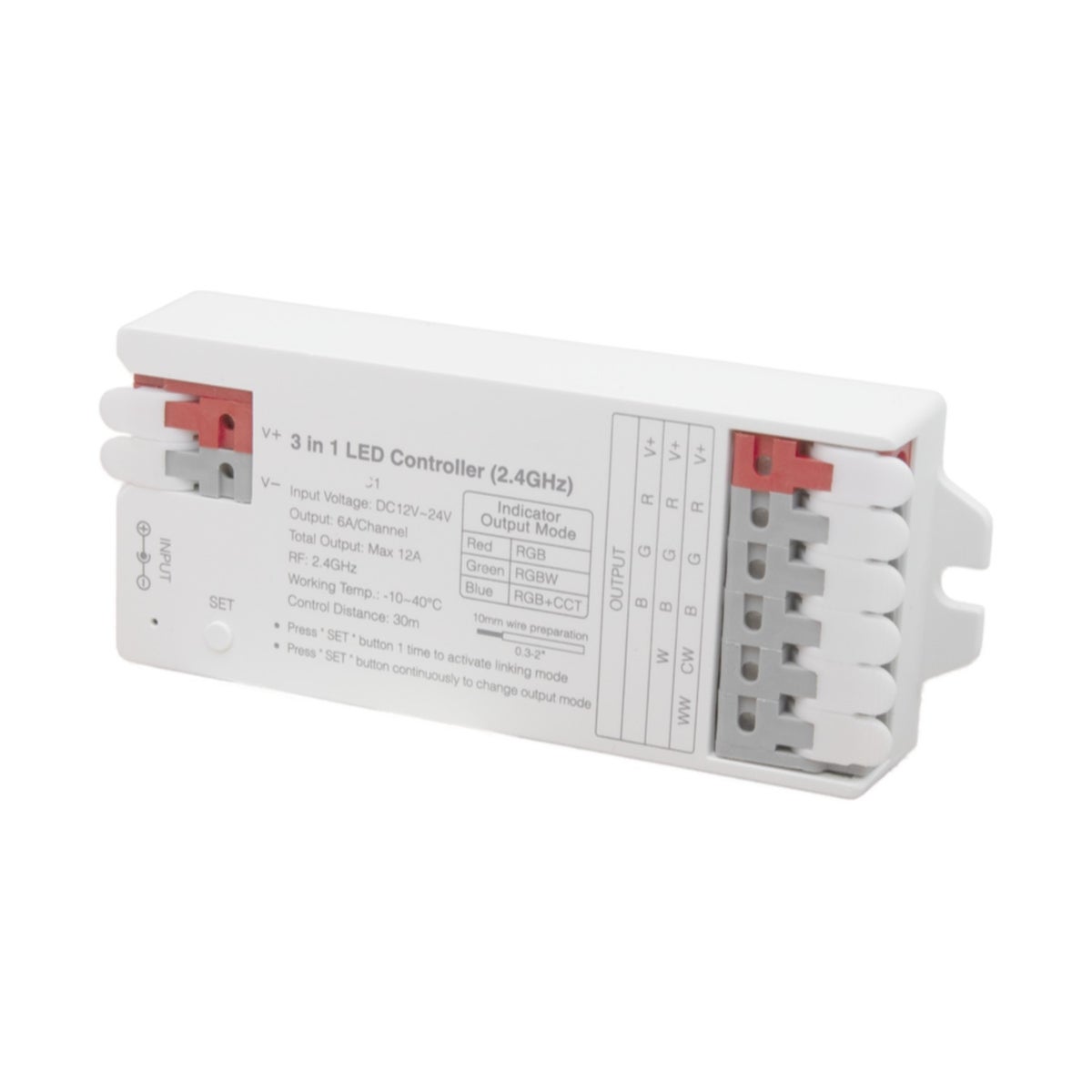

Vastaanotin MIBO himmennys ja RGB+CCT värilämpötilansäätö

Vastaanotin MIBO, himmennys + RGB+CCT värilämpötilansäätö

Vastaanotin MIBO mahdollistaa himmennyksen, värilämpötilan säädön (CCT) ja RGB-valaistuksen langattomasti 2.4 GHz -ohjauksella ja  RF+Zigbee mallissa ohjaus  langattomasti 2.4 GHz ja/tai Zigbeen ohjauksella. Se sopii LED-nauhoille ja muille yhteensopiville LED-valaisimille. Automaattinen signaalinsiirto mahdollistaa laajennettavan ohjausalueen ja synkronoinnin useiden valaisimien välillä.

MIBO RF vastaanotin jolla mahdollisuus ohjata viittä erilaista led-nauhaa! Yksiväristä, kaksiväristä (värilämpötilansäätö), RGB, RGBW, RGB+CCT

Vastaanottimessa on valmiina DC liitäntä, jolloin DC liittimellä varustetun muuntajan saa liitettyä siihen suoraan. Nopea asennus ilman työkaluja!

Huom. Ei toimi himmennettävän muuntajan kanssa. Riittää normaali 12-24VDC muuntaja.
Vastaanottimessa on muistitoiminto, joten se muistaa aiemmin säädöt vaikka käytössä olisi erillinen on/off kytkin.

Tekniset tiedot

• Tulojännite: 12–24V DC
• Lähtö: 12–24V DC
• Ohjausprotokolla: 2.4 GHz RF (Zibgee 3.0)
• Ohjausetäisyys: 30 m (RF)
• Käyttölämpötila: -10°C – +40°C
• Asennussyvyys: Vähintään 50 mm

Asennus- ja käyttöohje

Asennus: Kytke virta pois päältä ennen asennusta. Kytke johdot seuraavasti: V+ ja V- virtalähteeseen, LED+ ja LED- valaisimeen. Valitse oikea tila painamalla "SET"-painiketta toistuvasti, kunnes merkkivalo vaihtuu haluttuun tilaan (RGB, RGBW tai RGB+CCT). Kytke virta päälle ja testaa toiminta.

Merkkivalon värit / käyttötila:
Punainen = RGB-tila
Vihreä=RGBW-tila
Sininen= RGB+CCT-tila

Paritus:
1. Katkaise vastaanottimelta virta ja kytke virta uudelleen päälle tai paina vastaanottimen SET-painiketta kerran lyhyesti.
2. Paina kaukosäätimestä valot päälle kolme (3) kertaa tai monikanavaisessa säätimessä halutun kanavan ”I”-painiketta kolme (3) kertaa kolmen sekunnin kuluessa.
3. Jos linkitys onnistui, valo vilkkuu hitaasti kolme kertaa, jolloin yhdistäminen on onnistunut.

Parituksen poistaminen:
1. Katkaise vastaanottimelta virta ja kytke uudelleen päälle, tai paina kerran lyhyesti SET-painiketta.
2. Paina säätimen käytössä olleen kanavan “I”-painiketta lyhyesti viisi (5) kertaa kolmen sekunnin sisällä.
3. Valot vilkkuvat 10 kertaa nopeasti, mikä tarkoittaa, että linkityksen purkaminen onnistunut.

Automaattinen signaalinsiirto: Kun laitteita on kytketty useampi, vastaanotin välittää RF-signaalin seuraavalle yksikölle, mahdollistaen laajennetun ohjausetäisyyden ja valojen synkronoinnin.
DMX512-ohjaus: Jos käytetään RGB+CCT-tilassa, ohjain tukee myös DMX512-ohjausta (vaatii erillisen DMX512-lähettimen).

Miksi valita Vastaanotin MIBO?

• Langaton ohjaus ja helppo käyttöönotto
• Himmennys, RGB ja CCT-värilämpötilan säätö samassa laitteessa
• Yhteensopiva RGB ja CCT  LED-nauhojen kanssa
• Automaattinen synkronointi ja signaalinsiirto

Tuo värit ja hallittavuus valaistukseen Vastaanotin MIBO -ohjaimella.

Zigbee version Philips Hue -paritusohje
Lisää “Philips Hue” -laite sovellukseen.
1. Kytke laite virtalähteeseen
2. Liitä laite verkkoon
(huomio: oletustilana on "paritusverkko" – pairing network)
Tapa 1: Katkaise virta ja kytke valo päälle kolme kertaa tai useammin peräkkäin.
Valon siirtyessä "hengitystilaan" (valo vilkkuu hitaasti), laite on paritustilassa.
Tapa 2: Pidä SET-painiketta painettuna, kunnes merkkivalo alkaa vilkkua.
3. Avaa Philips Hue -sovellus ja valitse ASETUKSET (SETTINGS) → Valot (Lights).
4. Paina oikeasta yläkulmasta “+” lisätäksesi uuden valon.
5. Valitse “Etsi” (Search).
6. Paina “Aloita määritys” (Start configuration) ja seuraa sovelluksen ohjeita, kunnes paritus on valmis.
